Преобразователь расхода MASS 2100
|
Диаметр измерительного датчика |
Соединения |
L1 мм |
L2 мм |
L3 мм |
H1 мм |
B1 мм |
D1 мм |
D2 мм |
D3 мм |
D4 мм |
D5 мм |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Тип |
Трубая резьба |
Ступень давления |
|||||||||||
|
DI 3 |
Трубная резьбаISO 228/1 - G |
PN 100 |
” |
400 |
280 |
75.0 |
60 |
0 |
21.3 |
104 |
- |
- |
- |
|
Трубная резьбаANSI/ASME B 1.20.1 - ” NPT |
PN 100 |
” |
400 |
280 |
75.0 |
60 |
0 |
21.3 |
104 |
- |
- |
- |
|
|
DI 6 |
ФланецDIN 2635 |
PN 40 |
DN 10 |
560 |
390 |
62.0 |
40 |
12 |
17.0 |
104 |
90.0 |
60.0 |
14.0 |
|
Фланец ANSI B16.5 |
Класс 150 |
“ |
624 |
390 |
62.0 |
40 |
12 |
17.0 |
104 |
88.9 |
60.5 |
15.7 |
|
|
Фланец ANSI B16.5 |
Класс 600 |
“ |
608 |
390 |
62.0 |
40 |
12 |
17.0 |
104 |
95.3 |
66.5 |
15.7 |
|
|
Резьбовое соединениеDIN 11851 |
PN 40 |
DN 10 |
532 |
390 |
62.0 |
40 |
12 |
17.0 |
104 |
- |
- |
- |
|
|
Зажим ISO 2852 |
PN 16 |
25 мм |
570 |
390 |
62.0 |
40 |
12 |
17.0 |
104 |
- |
- |
- |
|
|
DI 15 |
Фланец DIN 2635 |
PN 40 |
DN 15 |
620 |
444 |
75.0 |
44 |
20 |
21.3 |
129 |
95.0 |
65.0 |
14.0 |
|
Фланец ANSI B16.5 |
Класс 150 |
“ |
639 |
444 |
75.0 |
44 |
20 |
21.3 |
129 |
88.9 |
60.5 |
15.7 |
|
|
Фланец ANSI B16.5 |
Класс 600 |
“ |
660 |
444 |
75.0 |
44 |
20 |
21.3 |
129 |
95.3 |
66.5 |
15.7 |
|
|
Резьбовое соединение DIN 11851 |
PN 40 |
DN 15 |
586 |
444 |
75.0 |
44 |
20 |
21.3 |
129 |
- |
- |
- |
|
|
Зажим ISO 2852 |
PN 16 |
25 мм |
624 |
444 |
75.0 |
44 |
20 |
21.3 |
129 |
- |
- |
- |
|
|
DI 25 |
Фланец DIN 2635 |
PN 40 |
DN 25 |
934 |
700 |
74.5 |
126 |
25 |
33.7 |
219 |
115.0 |
85.0 |
14.0 |
|
Фланец ANSI B16.5 |
Класс 150 |
1“ |
967 |
700 |
74.5 |
126 |
25 |
33.7 |
219 |
108.0 |
79.2 |
15.7 |
|
|
Фланец ANSI B16.5 |
Класс 600 |
1“ |
992 |
700 |
74.5 |
126 |
25 |
33.7 |
219 |
124.0 |
88.9 |
19.1 |
|
|
Резьбовое соединениеDIN 11851 |
PN 40 |
DN 32 |
922 |
700 |
74.5 |
126 |
25 |
33.7 |
219 |
- |
- |
- |
|
|
Зажим ISO 2852 |
PN 16 |
38 мм |
940 |
700 |
74.5 |
126 |
25 |
33.7 |
219 |
- |
- |
- |
|
|
DI 40 |
Фланец DIN 2635 |
PN 40 |
DN 40 |
1064 |
850 |
71.5 |
180 |
0 |
48.3 |
273 |
150.0 |
110.0 |
18.0 |
|
Фланец ANSI B16.5 |
Класс 150 |
1 “ |
1100 |
850 |
71.5 |
180 |
0 |
48.3 |
273 |
127.0 |
98.6 |
15.7 |
|
|
Фланец ANSI B16.5 |
Класс 600 |
1 “ |
1128 |
850 |
71.5 |
180 |
0 |
48.3 |
273 |
155.4 |
114.3 |
22.4 |
|
|
Резьбовое соединение DIN 11851 |
PN 40 |
DN 50 |
1090 |
850 |
71.5 |
180 |
0 |
48.3 |
273 |
- |
- |
- |
|
|
Зажим ISO 2852 |
PN 16 |
51 мм |
1062 |
850 |
71.5 |
180 |
0 |
48.3 |
273 |
- |
- |
- |
|
Преобразователь расхода MASS 2100 версия с подогревом
|
Диаметр измерительного датчика |
Нагревательные соединения |
L5 |
L3 |
H3 |
B2 |
D6 |
D7 |
D8 |
||
|---|---|---|---|---|---|---|---|---|---|---|
|
Tип |
Ступень давления |
Диаметр |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
|
|
DI 3 |
DIN 2635 |
PN 40 |
DN 15 |
234 |
75.0 |
122.0 |
22.0 |
95.0 |
65.0 |
14.0 |
|
ANSI B16.5 |
Класс 150 |
" |
234 |
75.0 |
131.6 |
22.0 |
88.9 |
60.5 |
15.7 |
|
|
DI 6 |
DIN 2635 |
PN 40 |
DN 15 |
234 |
62.0 |
112.0 |
22.7 |
95.0 |
65.0 |
14.0 |
|
ANSI B16.5 |
Класс 150 |
" |
234 |
62.0 |
121.6 |
22.7 |
88.9 |
60.5 |
15.7 |
|
|
DI 15 |
DIN 2635 |
PN 40 |
DN 15 |
234 |
75.0 |
126.5 |
31.5 |
95.0 |
65.0 |
14.0 |
|
ANSI B16.5 |
Класс150 |
" |
234 |
75.0 |
136.1 |
31.5 |
88.9 |
60.5 |
15.7 |
|
|
DI 25 |
DIN 2635 |
PN 40 |
DN 15 |
420 |
74.5 |
213.6 |
60 |
95.0 |
65.0 |
14.0 |
|
ANSI B16.5 |
Класс 150 |
" |
420 |
74.5 |
223.2 |
60 |
88.9 |
60.5 |
15.7 |
|
|
DI 40 |
DIN 2635 |
PN 40 |
DN 15 |
500 |
71.5 |
267.5 |
43 |
95.0 |
65.0 |
14.0 |
|
ANSI B16.5 |
Класс 150 |
" |
500 |
71.5 |
277.1 |
43 |
88.9 |
60.5 |
15.7 |

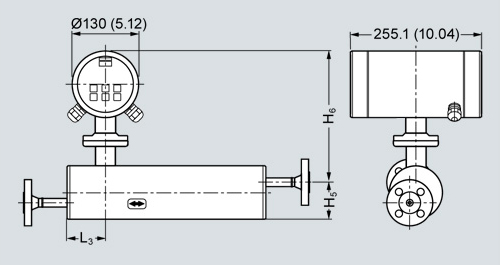

Ex-d компактная версия
|
Диаметр измерительного датчика |
L3 |
H5 |
H6 |
H5 + H6 |
|---|---|---|---|---|
|
3 (1/8) |
75 (2.95) |
82 (3.23) |
307 (12.1) |
389 (15.32) |
|
6 ( ) |
62 (2.44) |
72 (2.83) |
317 (12.48) |
389 (15.32) |
|
15 ( ) |
75 (2.95) |
87 (3.43) |
328 (12.91) |
414 (16.30) |
|
25 (1) |
75 (2.95) |
173 (6.81) |
332 (13.07) |
504 (19.84) |
|
40 (1 ) |
75 (2.95) |
227 (8.94) |
332 (13.07) |
558 (21.97) |

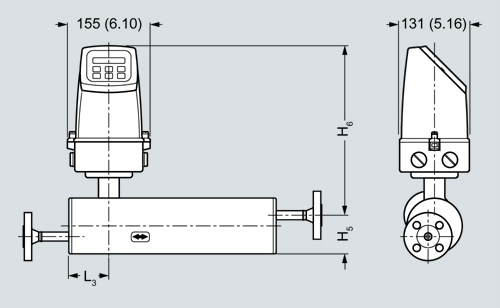

IP67/NEMA 4X компактная версия
|
Диаметр измерительного датчика |
L3 |
H5 |
H6 |
H5 + H6 |
|---|---|---|---|---|
|
3 (1/8) |
75 (2.95) |
82 (3.23) |
246 (9.69) |
328 (12.91) |
|
6 ( ) |
62 (2.44) |
72 (2.83) |
256 (10.08) |
328 (12.91) |
|
15 ( ) |
75 (2.95) |
87 (3.43) |
267 (10.51) |
353 (13.90) |
|
25 (1) |
75 (2.95) |
173 (6.81) |
271 (10.67) |
443 (17.44) |
|
40 (1 ) |
75 (2.95) |
227 (8.94) |
271 (10.67) |
497 (19.57) |
