Электрические характеристики
Питающее напряжение и выходная мощность	3 AC 380 V to 480 V, ±10% ( 15% < 1 мин) 110 kW to 800 kW 3 AC 660 V to 690 V, ±10% ( 15% < 1 мин) 75 kW to 1200 kW
Тип сети	TN/TT сеть или изолированная сеть (IT сети)
Частота сети	от 47 Hz до 63 Hz
Выходная частота	от 0 Hz до 300 Hz
Фактор мощности	Настраиваемый (заводская установка cos phi = 1)
Метод управления	Векторное управление с или без обратной связи, или V/f характеристика
Фиксированные скорости	15 фиксированных скоростей плюс  1 минимальная скорость, программируемые (по умолчанию, 3 фиксированных точки плюс одна минимальная скорость выбираются посредством блока внешних сигналов или PROFIBUS)
Диапазоны прокпуска скоростей	4, настраиваемые
Разрешение уставки	0.001 min-1 цифровых (14 bit + VZ) 12 bit аналоговые
Торможение	Четырёх-квадрантное управление как штатная опция (возможно использование тормозного блока, если требуется торможение или в случае сбоя по питанию)
Механические параметры
Степень защиты	IP20 (опционально до IP54)
Класс защиты	по EN 50178 часть 1
Тип охлаждения	Принудительное воздушное
Shock-protection	BGV A2
Тип шкафа	Rittal TS 8, двери с двух-штыревым замком, трёх-секционный дном для ввода кабелей
Окраска	RAL 7035 (для внутреннего применения)
Соответсвует стандартам
Стандарты	EN 60146 1, EN 61800 2, EN 61800 3, EN 50178, EN 60204 1, EN 60529
CE маркировка	по EMC  No. 89/336/EC и требованиям с низким напряжением No. 73/23/EC
RI подавление	по EMC стандарту для приводов с регулируемой частотой вращения EN 61800 3, промышленные сети. Для общественных сетей по запросу.
	Работа	Хранение	Транспортировка
Внешние условия
Температура окружающей среды	от 0 °C до +40 °C до +50 °C: см. понижение мощности	от -25 °C до +55 °C	от -25 °C до +70 °C менее –40 °C:на 24 часа
Относительная влажность (без конденсации)	5% to95% corr. to 3K3 to IEC 60721 3 3	5% to 95% corr. to 1K4 to IEC 60721 3 1	5% to 95% at 40 °C corr. to 2K3 to IEC 60721 3 2
Высота установки	До 2000 м над уровнем моря без понижения мощности, > 2000 m: см. понижение мощности
Механическая прочность
Вибрационная нагрузка
Искривление	0.075 mm at 10 Hz to 58 Hz	1.5 mm at5 Hz to 9 Hz	3.5 mm от  5 Hz до 9 Hz
Ускорение	9.8 m/s2 at> 58 Hz to 200 Hz -	5 m/s2 at > 9 Hz to 200 Hz corr. to 1M2 to IEC 60721 3 1	10 m/s2 at > 9 Hz to 200 Hz corr. to 2M2 to IEC 60721 3 2
Ударная нагрузка
Ускорение	100 m/s2 at 11 ms corr. to 3M4 to IEC 60721 3 3	40 m/s2 at 22 ms corr. to 1M2 to IEC 60721 3 1	100 m/s2 at 11 ms corr. to 2M2 to IEC 60721 3 2

Оклонения от определённыхх классов помечены подчёркиванием.

Малая перегрузка						Большая перегрузка			Потери			Требуемый поток воздуха охл.	Уровень звукового давления		Преобразователи SINAMICS S150
Мощность			Номинальный входной ток1)	Номинальный выходной ток IN	Базовый ток нагрузки IL2)	Мощность по  IH		Базовый ток нагрузки IH3)	при 400 V (50 Hz)	при 460 V (60 Hz)	при 690 V (50 Hz)		L pA (1 m) at 50 Hz	L pA (1 m) at 60 Hz
при 400 V	при 460 V (60 Hz)	при 690 V
кВт	л.с.	кВт	A	A	A	кВт	л.с.	A	кВт	кВт	кВт	m 3 /s	dB	dB	Заказной номер.
Напряжение питания 3 AC 50 Hz от 380 V до 440 V / 3 AC 60 Hz от 460 V до 480 V
110	150	-	197	210	205	90	125	178	5.6	6.1	-	0.58	71	73	6SL3710 7LE32 1AA0
132	200	-	242	260	250	110	150	233	6.6	7.3	-	0.70	71	73	6SL3710-7LE32-6AA0
160	250	-	286	310	302	132	200	277	8.5	9.4	-	1.19	72	74	6SL3710-7LE33-1AA0
200	300	-	349	380	370	160	250	340	9.3	10.2	-	1.19	72	74	6SL3710-7LE33-8AA0
250	400	-	447	490	477	200	350	438	11.7	13.0	-	1.19	72	74	6SL3710-7LE35-0AA0
315	500	-	549	605	590	250	400	460	15.9	17.5	-	1.96	77	79	6SL3710-7LE36-1AA0
400	600	-	674	745	725	315	500	570	18.0	20.0	-	1.96	77	79	6SL3710-7LE37-5AA0
450	700	-	759	840	820	400	600	700	18.4	20.4	-	1.96	77	79	6SL3710-7LE38-4AA0
560	800	-	888	985	960	450	700	860	24.4	26.8	-	2.6	77	79	6SL3710-7LE41-0AA0
710	900	-	1133	1260	1230	560	800	1127	28.2	31.4	-	2.6	78	80	6SL3710-7LE41-2AA0
800	1000	-	1262	1405	1370	710	900	1257	30.3	33.8	-	2.6	78	80	6SL3710-7LE41-4AA0
Напряжение питания 3 AC 50 Hz от 660 V до 690 V
-	-	75	86	85	80	55	-	76	-	-	4.5	0.58	71	73	6SL3710 7LH28 5AA0
-	-	90	99	100	95	75	-	89	-	-	4.9	0.58	71	73	6SL3710-7LH31-0AA0
-	-	110	117	120	115	90	-	107	-	-	5.2	0.58	71	73	6SL3710-7LH31-2AA0
-	-	132	144	150	142	110	-	134	-	-	5.8	0.58	71	73	6SL3710-7LH31-5AA0
-	-	160	166	175	170	132	-	157	-	-	9.5	1.19	75	77	6SL3710-7LH31-8AA0
-	-	200	202	215	208	160	-	192	-	-	10.4	1.19	75	77	6SL3710-7LH32-2AA0
-	-	250	242	260	250	200	-	233	-	-	11.1	1.19	75	77	6SL3710-7LH32-6AA0
-	-	315	304	330	320	250	-	280	-	-	12.5	1.19	75	77	6SL3710-7LH33-3AA0
-	-	400	375	410	400	315	-	367	-	-	17.7	1.96	77	79	6SL3710-7LH34-1AA0
-	-	450	424	465	452	400	-	416	-	-	18.9	1.96	77	79	6SL3710-7LH34-7AA0
-	-	560	522	575	560	450	-	514	-	-	22.4	1.96	77	79	6SL3710-7LH35-8AA0
-	-	710	665	735	710	630	-	657	-	-	28.3	2.6	77	79	6SL3710-7LH37-4AA0
-	-	800	732	810	790	710	-	724	-	-	31.6	2.6	77	79	6SL3710-7LH38-1AA0
-	-	900	821	910	880	800	-	814	-	-	32.5	2.6	77	79	6SL3710-7LH38-8AA0
-	-	1000	923	1025	1000	900	-	917	-	-	35.6	2.6	77	79	6SL3710-7LH41-0AA0
-	-	1200	1142	1270	1230	1000	-	1136	-	-	40.1	2.6	77	79	6SL3710-7LH41-3AA0

1) Указанные токи основаны на факторе мощности сети сos phi = 1. Эти токи включают в себя  10 Aна внешние нужды, например для опций L19 иB03.

2) Базовый ток нагрузки I_L расчитан по циклу нагрузки 110% на 60 с или  150% на 10 с с периодом 300 с (см.  > Технические параметры > перегрузочная способность).

3) Базовый ток нагрузки  I_H  расчитан по циклу нагрузки 150% на 60 с или  160% на 10 с с периодом 300 с (см.  > Технические параметры > перегрузочная способность).



Требования к снижению рабочих характеристик

Зависимость снижения выходного тока от высоты над У.М. и окружающей температуры

Если привода SINAMICS S150 эксплуатируются на площадке свысотой > 2000 m над У.М., то максимально допустимый выходной ток может быть рассчитан по прилагаемым ниже таблицам в соответствии с выбранной степенью защиты шкафа привода. Данные в таблице приведены с учетом наложения условий по высоте над У.М. и по температуре окружающей среды.

Высота установки над уровнем моря	Понижение тока При температуре окружающей среды
м	20 °C	25 °C	30 °C	35 °C	40 °C	45 °C	50 °C
0-2000	100%	100%	100%	100%	100%	95.0%	87.0%
2001-2500	100%	100%	100%	100%	96.3%	91.4%	83.7%
2501-3000	100%	100%	100%	96.2%	92.5%	87.9%	80.5%
3001-3500	100%	100%	96.7%	92.3%	88.8%	84.3%	77.3%
3501-4000	100%	97.8%	92.7%	88.4%	85.0%	80.8%	74.0%

Зависимость снижения выходного тока от высоты над У.М. и окружающей температуры для приводов в шкафном исполнении со степенью защиты IP20, IP21 и IP23

Высота установки над уровнем моря	Понижение тока При температуре окружающей среды
м	20 °C	25 °C	30 °C	35 °C	40 °C	45 °C	50 °C
0-2000	100%	100%	100%	100%	95.0%	87.5%	80.0%
2001-2500	100%	100%	100%	96.3%	91.4%	84.2%	77.0%
2501-3000	100%	100%	96.2%	92.5%	87.9%	81.0%	74.1%
3001-3500	100%	97.7%	92.3%	88.8%	84.3%	77.7%	71.1%
3501-4000	97.8%	92.7%	88.4%	85.0%	80.8%	74.7%	68.0%

Зависимость снижения выходного тока от высоты над У.М. и окружающей температуры для приводов SINAMICS S150 в шкафном исполнении со степенью защиты IP54

Зависимость снижения выходного напряжения от высоты над У.М.

В дополнение к снижению выходного тока необходимо учитывать необходимость в снижении напряжения в соответствие с таблицей ниже, если привода эксплуатируются на площадке с высотой >2000м над У.М..

Высота установки над уровнем моря	Понижение напряжения при номинальном значении						Понижение напряжения при номинальном значении
м	380 В	400 В	420 В	440 В	460 В	480 В	660 В	690 В
0-2000	100%	100%	100%	100%	100%	100%	100%	100%
2001-2250	100%	100%	100%	100%	100%	96%	100%	96%
2251-2500	100%	100%	100%	100%	98%	94%	98%	94%
2501-2750	100%	100%	100%	98%	94%	90%	95%	90%
2751-3000	100%	100%	100%	95%	91%	88%	92%	88%
3001-3250	100%	100%	97%	93%	89%	85%	89%	85%
3251-3500	100%	98%	93%	89%	85%	82%	85%	82%
3501-3750	100%	95%	91%	87%	83%	79%	-	-
3751-4000	96%	92%	87%	83%	80%	76%	-	-

Зависимость снижения выходного напряжения от высоты над У.М.

Перегрузочная способность

SINAMICS S150 имеют резерв по нагрузке для обеспечения, например, токов отключения. Вероятность наличия больших токов должна быть принята во внимание при конфигурации системы. В приводах с режимом перегрузки, основной расчёт должен быть произведён по базовому току нагрузки.

Критерий для расчёта перегрузки - это работа на базовом токе до и после перегрузки и предполагается, что длительность перегрузки

300 с.

Базовый ток нагрузки  IL для небольшой перегрузки рассчитан исходя из цикла 110% в течение 60 с или 150% в течение 10 с.

Базовый ток нагрузки IH для большой перегрузки рассчитан исходя из цикла 150%  в течение 60 с или 160% в течение 10 с.

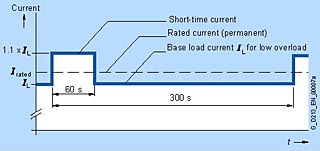

Небольшая перегрузка

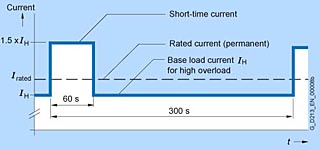

Большая перегрузка

Информация по электромагнитной совместимости (ЭМС)

Электромагнитная совместимость - согласно определению ЭМС - "способность устройства успешно функционировать в электромагнитной среде без генерации помех, которые нежелательны для других устройств, присутствующих в этой среде". Чтобы гарантировать соответсвующие параметры ЭМС, устройства должны обладать высокой резистивностью по отношению к помехам и генерируемые излучения должны не превышать установленных величин.

Требования ЭМС для "Приводов с регулируемой частотой  вращения" описан в стандарте EN 61800 3. Привода с регулируемой частотой вращения (или силовые привода) состоят из преобразователя и электрического двигателя. Механизм не является частью привода. EN 61800 3 определяет различные ограничения, основываясь на размещении привода, обозначаемом как "Класс В"(общественные сети) и "Класс А" (промышленные сети).

Класс В соответствует жилым помещениям или системам, непосредственно подключенным к сети без разделительного трансформатора.

Класс А соответствует всем случаям расположения все жилых помещений. Как правило - это промышленные объекты, подключенные к низковольтной сети через отдельные трансформаторы.

В EN 61800 3 Ed.2 определены 4 категории в зависимости от размещения и мощности привода:

Категория C1: Привода с напряжением питания < 1000 В для нелимитированного применения в общественных сетях.

Категория C2: Стационарные привода с напряжением питания < 1000 В для применения в промышленных сетях. Использование в общественных сетях возможно при квалифицированной установке и настройке. Должна быть изучена информация по установке и возможным неисправностям .

Категория C3: Привода с напряжением питания < 1000 В только для применения в промышленных сетях.

Категория C4: Привода с напряжением питания  1000 В  или номинальными токами 400 A для использования в сложных системах в промышленных сетях.

График демонстрирует 4 категории и В и А классы среды.

SINAMICS S150 в основном применяется в промышленных сетях (категории C3 и C4).

Для ограничения  излучаемых помех, преобразователи SINAMICS S150 штатно поставляются с фильтром подавления помех, который соответствует ограничениям категории C3. Доступны также фильтры для применения в общественных сетях (Категория C2).

Преобразователи SINAMICS G130 соответствуют требованиям по помехоустойчивости описанным в EN 61800 3 для промышленных сетяй, и также требованиям помехоустойчивости для общественных сетей.

Должна быть изучена информация по возможным неисправностям  и  установке.

Заземление

Требуемые сечение проводника PE:

Сечение проводника PE выбирается по следующим данным:

• IВ случае короткого замыкания не должно возникать значительных контактных напряжений (< AC 50 В или  < DC 120 В, EN 50178 Раздел 5.3.2.2, IEC 60364, IEC 60543) как результат падения напряжения от тока короткого замыкания в заземляющем проводнике PE.
• Ток короткого замыкания не должен вызывать недопустимой нагрузки на проводник PE.
• Если возможна ситуация, что в случае отказа по EN 50178 Section 8.3.3.4 возможен длительный ток по проводнику PE, то сечение проводника PE должно быть выбрано по этому длительному току.
• Сечение проводника должно быть выбрано по EN 60204 1, EN 60439 1, IEC 60364.

Сечение внешнего проводника	Минимальное сечение внутреннего проводника PE
До 16 mm2	не менее сечения внешнего проводника
от 16 mm2 до 35 mm2	16 mm2
свыше 35 mm2	не менее половины сечения внешнего проводника

• Распределительные устройства и двигатели как правило заземляются отдельно местным заземлением. В этом случае аварийные токи текут по параллельному соединению и разделяются. При этом недопустимые перенапряжения при выборе сечения проводника по данной таблице не возникают.
  Однако, основываясь на собранном опыте по различным видам заземления, мы рекомендуем непосредственный возврат заземляющего проводника от мотора в преобразователь. В целях электромагнитной совместимости и во избежание токов вала, используются симметричные и/или не 4х проводные кабели должны использоваться. Заземляющий проводник (PE) должен быть проложен отдельно или размещён в моторном кабеле симметрично. Симметрия заземляющего проводника PE достигается применением проводника, окружающего все фазные проводники  или использованием кабеля с симметричным расположением 3х заземляющих проводников и 3х фазных проводников.
• Благодаря системе управления, преобразователи ограничивают ток нагрузки (токи двигателя и заземления) до действующего значения соответсвующего номинальному току. По этой причине, мы рекомендуем применение сечения внешнего проводника аналогичное внешнемцу проводнику заземления проводника заземления шкафа.
