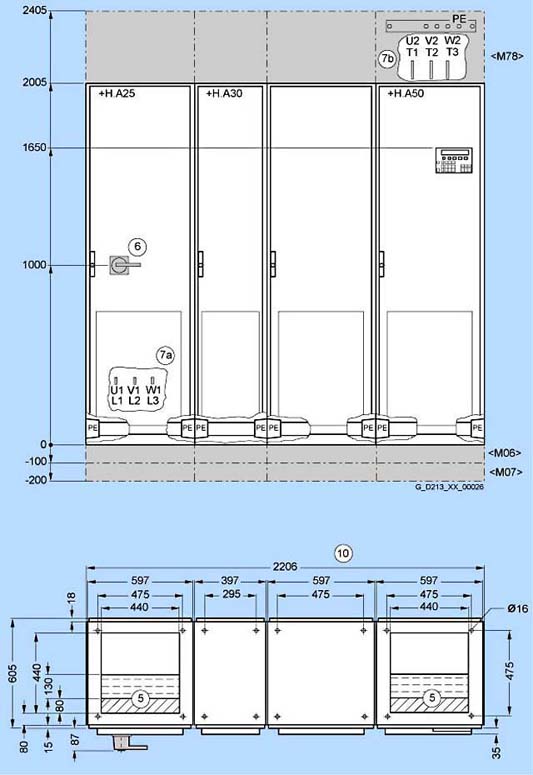

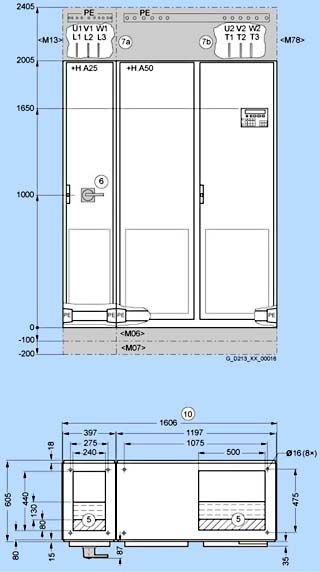

от 380 V до 480 V, от 110 kW до 132 kW
от 660 V до 690 V, от 75 kW до 132 kW
Ввод подключён снизу,
Двигатель подключен снизу

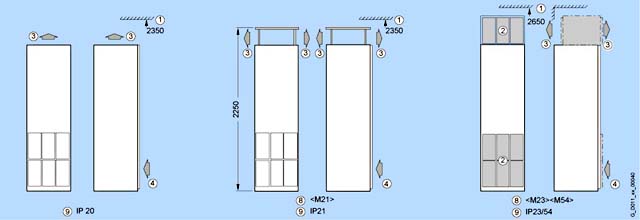

Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты IP20
- IP21 опция M21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.

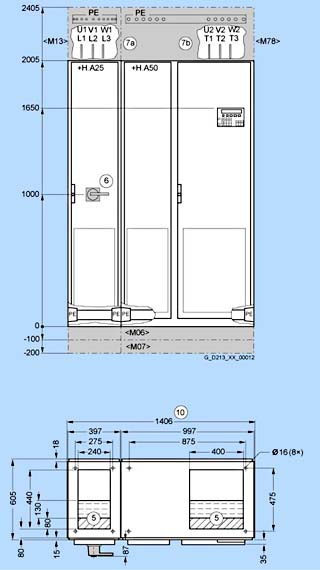

от 380 V до 480 V, от 110 kW до 132 kW
от 660 V до 690 V, от 75 kW до 132 kW
Ввод питания сверху (опция M13),
Двигатель подключен сверху
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21 опция M21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 110 kW до 132 kW
от 660 V до 690 V, от 75 kW до 132 kW
Ввод питания сверху (опцияM13),
Двигатель подключен снизу
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.

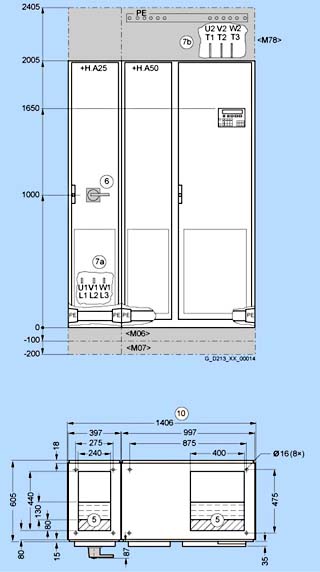

от 380 V до 480 V, от 110 kW до 132 kW
от 660 V до 690 V, от 75 kW до 132 kW
Ввод питания снизу,
Двигатель подключен сверху (опцияM78)
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, 160 kW
от 660 V до 690 V, от 160 kW до 315 kW
Ввод питания снизу,
Двигатель подключен снизу
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP20
- IP21 опция М21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
380 V to 480 V, 160 kW
660 V to 690 V, 160 kW to 315 kW
Ввод питания сверху (опцияM13),
Двигатель подключен сверху (опцияM78)
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, 160 kW
от 660 V до 690 V, от 160 kW до 315 kW
Ввод питания сверху (опцияM13),
Двигатель подключен снизу
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, 160 kW
от 660 V до 690 V, от 160 kW до 315 kW
Ввод питания снизу,
Двигатель подключен сверху (опцияM78)
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 200 kW до 250 kW
Ввод питания снизу,
Двигатель подключен снизу
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP20
- IP21 опция М21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 200 kW до 250 kW
Ввод питания сверху (опцияM13),
Двигатель подключен сверху (опцияM78)
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 200 kW до 250 kW
Ввод питания сверху (опцияM13),
Двигатель подключен снизу
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 200 kW до 250 kW
Ввод питания снизу,
Двигатель подключен сверху (опцияM78)
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 315 kW до 450 kW
от 660 V до 690 V, от 400 kW до 560 kW
Ввод питания снизу,
Двигатель подключен снизу
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP20
- IP21 опция М21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 315 kW до 450 kW
от 660 V до 690 V, от 400 kW до 560 kW
Ввод питания сверху (опцияM13),
Двигатель подключен сверху (опцияM78)
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 315 kW до 450 kW
от 660 V до 690 V, от 400 kW до 560 kW
Ввод питания сверху (опцияM13),
Двигатель подключен снизу
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 315 kW до 450 kW
от 660 V до 690 V, от 400 kW до 560 kW
Ввод питания снизу,
Двигатель подключен сверху (опцияM78)
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.

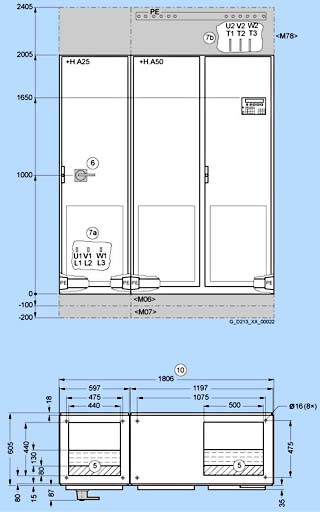

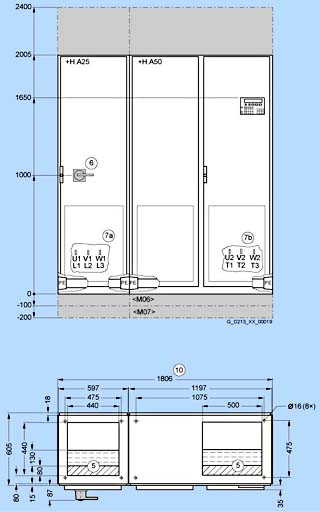

от 380 V до 480 V, от 560 kW до 800 kW
от 660 V до 690 V, от 710 kW до 1200 kW
Ввод питания снизу,
Двигатель подключен снизу
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP20
- IP21 опция М21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 560 kW до 800 kW
от 660 V до 690 V, от 710 kW до 1200 kW
Ввод питания сверху (опцияM13),
Двигатель подключен сверху (опцияM78)
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.

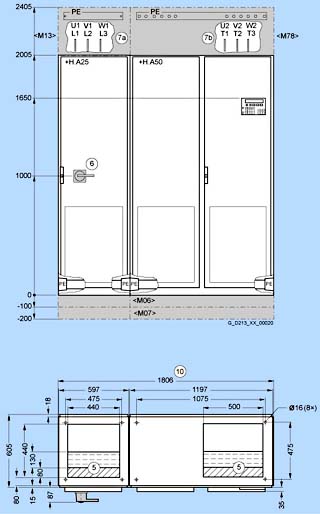

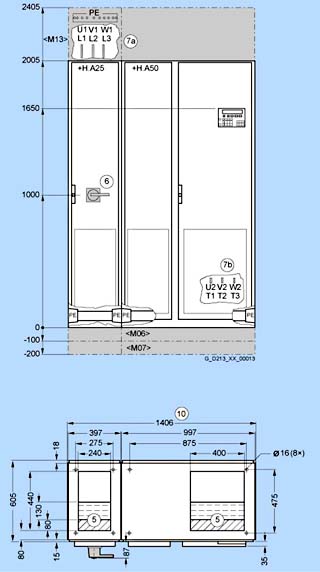

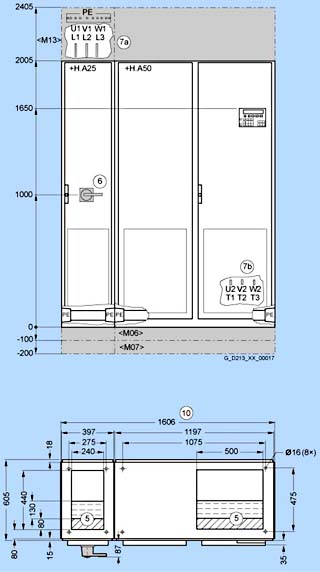

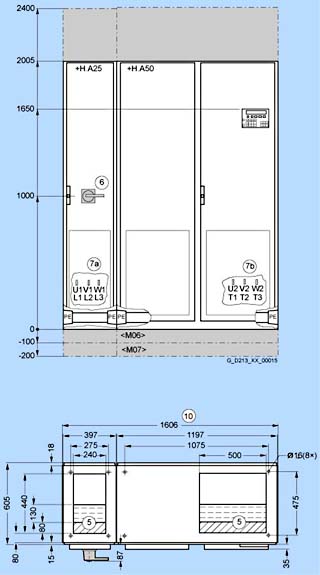

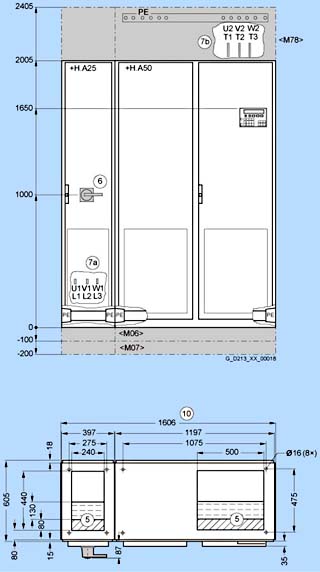

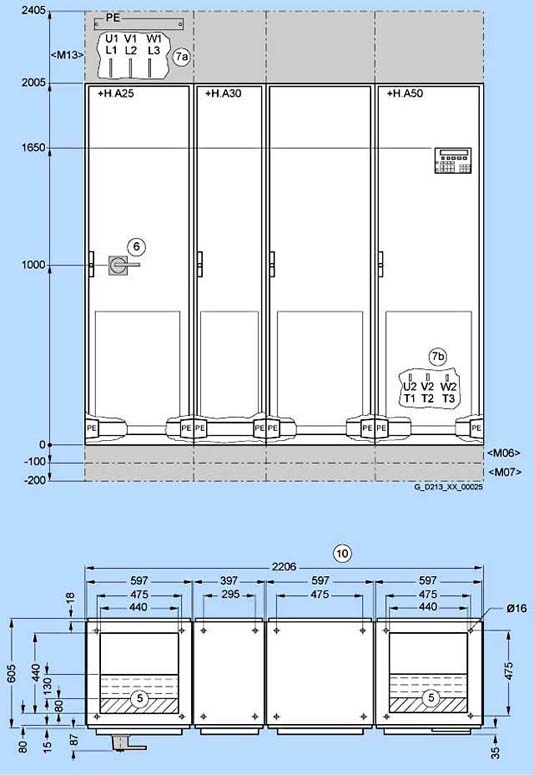

от 380 V до 480 V, от 560 kW до 800 kW

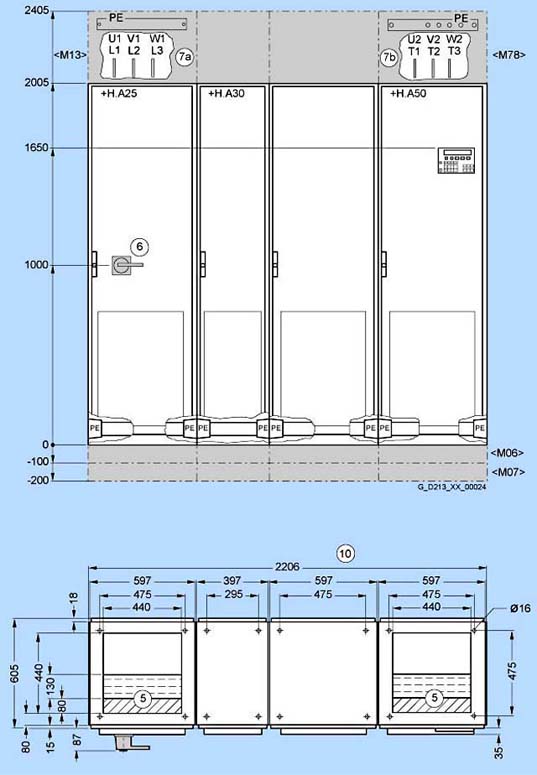

от 660 V до 690 V, от 710 kW до 1200 kW
Ввод питания сверху (опцияM13),
Двигатель подключен снизу

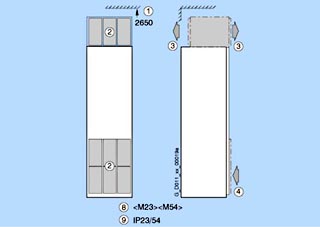

Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.

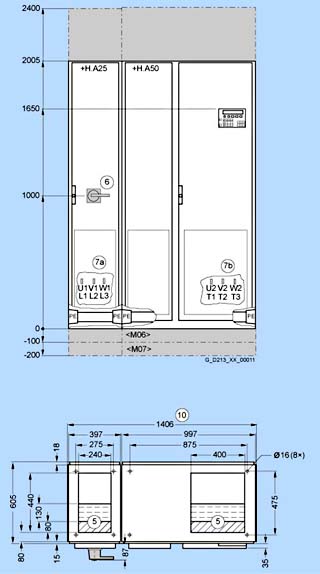

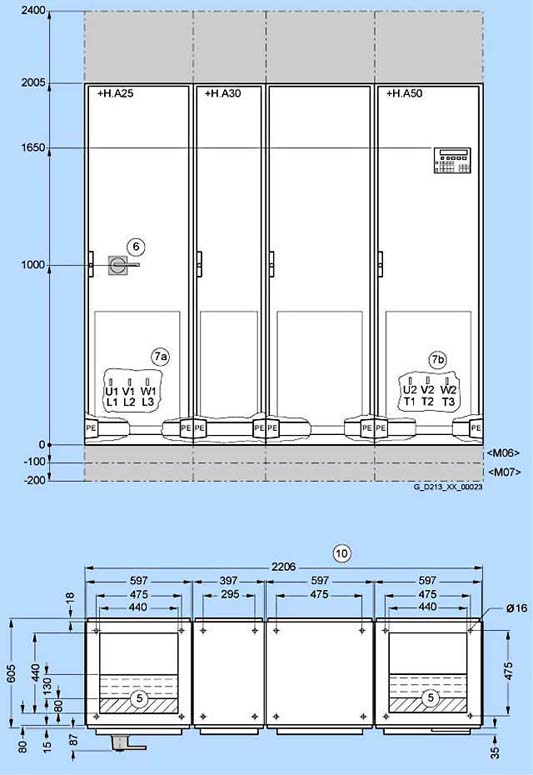

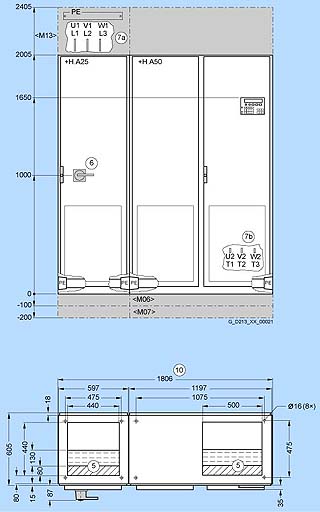

от 380 V до 480 V, от 560 kW до 800 kW
от 660 V до 690 V, от 710 kW до 1200 kW
Ввод питания сверху (опцияM13),
Двигатель подключен сверху (опцияM78)
Степени защиты
Обозначения
- (1) Минимальная высота потолка при настенной установке
- (2) Вентиляционная решетка
- (3) Зона выхода воздуха
- (4) Зона входа воздуха
- (5) Ввод кабеля возможен в пределах затемнённой области
- (6) Главный выключатель (см опциюL26)
- (7) Силовое подключение (7a: источник питания, 7b: мотор)
- (8) Опции степеней защиты
- (9) Степени защиты
- IP21
- IP23 опция M23
- IP54 опция M54
- (10) Транспортировочное устройство
Опции показаны на сером фоне.
Механические параметры подключения
В последующей таблице указаны рекомендуемые или максимальные допустимые подключения кабелей питания и кабелей двигателя.
Рекомендованные сечения приведены для указанных в спецификации предохранителей, для одного трехпроводного кабеля и температуре окружающей среды 40 °C
В случае других условий (маршрута прокладки, укладки и вязки кабелей, температура окружающей среды), должна быть проведена инженерная проработка задачи.
|
Мощность |
Преобразователь |
Вес |
Подключение питания |
Подключение двигателя |
Заземление шкафа |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
при 400 V или 690 V |
при 460 V (60 Гц) |
(стандартная версия) |
Рекомендуемое сечение |
Максимальное сечение |
Установочный винт M12 |
Рекомендуемое сечение |
Максимальное сечение |
Установочный винт M12 |
Установочный винт M12 |
Примечания |
||||||
|
кВт |
л.с. |
Тип
|
кг |
DIN VDE мм2 |
AWG/ MCM |
DIN VDE мм2 |
AWG/ MCM |
(Кол-во отверстий) |
DIN VDE мм2 |
AWG/ MCM |
DIN VDE мм2 |
AWG/ MCM |
(Кол-во отверстий) |
(Кол-во отверстий) |
||
|
от 380 V до 480 V |
||||||||||||||||
|
110 |
150 |
7LE32 1AA0 |
708 |
2x70 |
2x(000) |
4x240 |
4x600 |
(2) |
2x70 |
2x(000) |
2x150 |
2x(400) |
(2) |
(2) |
||
|
132 |
200 |
-7LE32-6AA0 |
708 |
2x95 |
2x(4/0) |
4x240 |
4x600 |
(2) |
2x95 |
2x(4/0) |
2x150 |
2x(400) |
(2) |
(2) |
||
|
160 |
250 |
-7LE33-1AA0 |
892 |
2x120 |
2x(300) |
4x240 |
4x600 |
(2) |
2x120 |
2x(300) |
2x150 |
2x(400) |
(2) |
(2) |
||
|
200 |
300 |
-7LE33-8AA0 |
980 |
2x120 |
2x(300) |
4x240 |
4x600 |
(2) |
2x120 |
2x(300) |
2x150 |
2x(400) |
(2) |
(2) |
||
|
250 |
400 |
-7LE35-0AA0 |
980 |
2x185 |
2x(500) |
4x240 |
4x600 |
(2) |
2x185 |
2x(500) |
2x240 |
2x600 |
(2) |
(2) |
||
|
315 |
500 |
-7LE36-1AA0 |
1716 |
2x240 |
2x(600) |
4x240 |
4x600 |
(2) |
2x240 |
2x600 |
4x240 |
4x600 |
(2) |
(2) |
||
|
400 |
600 |
-7LE37-5AA0 |
1731 |
2x300 |
2x(800) |
4x240 |
4x600 |
(2) |
2x300 |
2x(800) |
4x240 |
4x600 |
(2) |
(10) |
Медная шина |
|
|
450 |
700 |
-7LE38-4AA0 |
1778 |
4x150 |
4x(400) |
8x240 |
8x600 |
(4) |
4x150 |
4x(400) |
4x240 |
4x600 |
(2) |
(16) |
Медная шина |
|
|
560 |
800 |
-7LE41-0AA0 |
2408 |
4x185 |
4x(500) |
8x240 |
8x600 |
(4) |
4x185 |
4x(500) |
6x240 |
6x600 |
(3) |
(18) |
Медная шина |
|
|
710 |
900 |
-7LE41-2AA0 |
2408 |
4x240 |
4x600 |
8x240 |
8x600 |
(4) |
4x240 |
4x600 |
6x240 |
6x600 |
(3) |
(18) |
Медная шина |
|
|
800 |
1000 |
-7LE41-4AA0 |
2408 |
6x185 |
6x(500) |
8x240 |
8x600 |
(4) |
6x185 |
6x(500) |
6x240 |
6x600 |
(3) |
(18) |
Медная шина |
|
|
от 660 V до 690 V |
||||||||||||||||
|
75 |
- |
7LH28 5AA0 |
708 |
50 |
(00) |
4x240 |
4x600 |
(2) |
50 |
(00) |
2x70 |
2x(000) |
(2) |
(2) |
||
|
90 |
- |
-7LH31-0AA0 |
708 |
50 |
(00) |
4x240 |
4x600 |
(2) |
50 |
(00) |
2x150 |
2x(400) |
(2) |
(2) |
||
|
110 |
- |
-7LH31-2AA0 |
708 |
70 |
(000) |
4x240 |
4x600 |
(2) |
70 |
(000) |
2x150 |
2x(400) |
(2) |
(2) |
||
|
132 |
- |
-7LH31-5AA0 |
708 |
95 |
(4/0) |
4x240 |
4x600 |
(2) |
95 |
(4/0) |
2x150 |
2x(400) |
(2) |
(2) |
||
|
160 |
- |
-7LH31-8AA0 |
892 |
120 |
(300) |
4x240 |
4x600 |
(2) |
120 |
(300) |
2x150 |
2x(400) |
(2) |
(2) |
||
|
200 |
- |
-7LH32-2AA0 |
892 |
2x70 |
2x(000) |
4x240 |
4x600 |
(2) |
2x70 |
2x(000) |
2x150 |
2x(400) |
(2) |
(2) |
||
|
250 |
- |
-7LH32-6AA0 |
892 |
2x95 |
2x(4/0) |
4x240 |
4x600 |
(2) |
2x95 |
2x(4/0) |
2x185 |
2x(500) |
(2) |
(2) |
||
|
315 |
- |
-7LH33-3AA0 |
892 |
2x120 |
2x(300) |
4x240 |
4x600 |
(2) |
2x120 |
2x(300) |
2x240 |
2x(600) |
(2) |
(2) |
||
|
400 |
- |
-7LH34-1AA0 |
1716 |
2x185 |
2x(500) |
4x240 |
4x600 |
(2) |
2x185 |
2x(500) |
4x240 |
4x600 |
(2) |
(2) |
||
|
450 |
- |
-7LH34-7AA0 |
1716 |
2x185 |
2x(500) |
4x240 |
4x600 |
(2) |
2x185 |
2x(500) |
4x240 |
4x600 |
(2) |
(2) |
||
|
560 |
- |
-7LH35-8AA0 |
1716 |
2x240 |
2x(600) |
4x240 |
4x600 |
(2) |
2x240 |
2x(600) |
4x240 |
4x600 |
(2) |
(2) |
||
|
710 |
- |
-7LH37-4AA0 |
2300 |
3x185 |
3x(500) |
8x240 |
8x600 |
(4) |
3x185 |
3x(500) |
6x240 |
6x600 |
(3) |
(18) |
Медная шина |
|
|
800 |
- |
-7LH38-1AA0 |
2408 |
4x150 |
4x(400) |
8x240 |
8x600 |
(4) |
4x150 |
4x(400) |
6x240 |
6x600 |
(3) |
(18) |
Медная шина |
|
|
900 |
- |
-7LH38-8AA0 |
2408 |
4x150 |
4x(400) |
8x240 |
8x600 |
(4) |
4x150 |
4x(400) |
6x240 |
6x600 |
(3) |
(18) |
Медная шина |
|
|
1000 |
- |
-7LH41-0AA0 |
2408 |
4x185 |
4x(500) |
8x240 |
8x600 |
(4) |
4x185 |
4x(500) |
6x240 |
6x600 |
(3) |
(18) |
Медная шина |
|
|
1200 |
- |
-7LH41-3AA0 |
2408 |
4x240 |
4x600 |
8x240 |
8x600 |
(4) |
4x240 |
4x600 |
6x240 |
6x600 |
(3) |
(18) |
Медная шина |
|
