Распределительная коробка из литого под давлением алюминия состоит из нижней части и крышки. Корпус защищен от проникновения пыли и брызгов воды, степень защиты IP66. Кабели вводятся через метрические резьбовые зажимы. В корпусе имеется 28 клемм с пружинными контактами. Благодаря технологии пружинных зажимов получается вибростойкое и не требующее обслуживания соединение.
Внутреннее сопротивление, показатель и номинальная нагрузка всех включенных параллельно весоизмерительных ячеек должны быть одинаковыми. Распределительная коробка не накладывает ограничений на величину этих значений. Весоизмерительные ячейки можно подключать по четырех- или шестипроводной технологии.
Если используется четырехпроводная технология, необходимо установить две дополнительные перемычки.
Примеры подключения

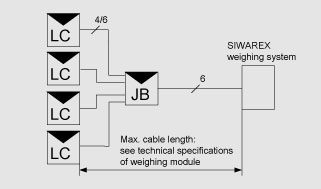

4 весоизмерительные ячейки
WZ: Весоизмерительная ячейка JB: алюминиевая распределительная коробка

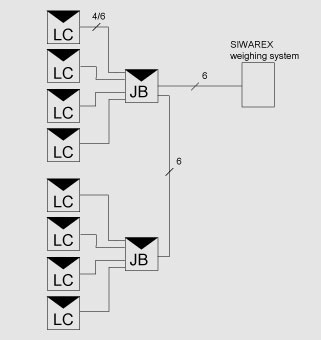

8 весоизмерительные ячейки
WZ: Весоизмерительная ячейка JB: алюминиевая распределительная коробка
