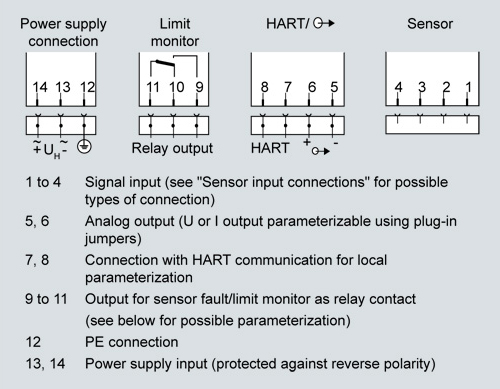

Схема соединения для питания, входа и выходов
Релейный выход
|
Соединены клеммы |
|
|---|---|
|
Принцип тока покоя (реле размыкается при ошибке) |
|
|
10 и 11 |
|
9 и 11 |
|
10 и 11 |
|
Принцип рабочего тока (реле замыкается при ошибке) |
|
|
10 и 11 |
|
10 и 11 |
|
9 и 11 |

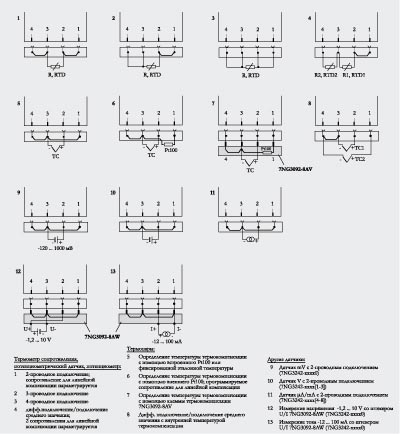

Схема подключения входного сигнала сенсора
Cхема подключения для входного сигнала
Канал 1 это измеряемое значение между клеммами 2 и 3 на входном штепселе. При дифференциальном подключении и подключении средней величины расчет измеряемого значения определяется через тип измерения. В иных случаях измеряемое значение определяется через канал 1. Для типа измерения используется следующая кодировка:
|
Тип измерения |
Вычисление измерительного значения |
|---|---|
|
Одноканальное |
Канал 1 |
|
Дифференциальное подключение 1 1 |
Канал 1 - Канал 2 |
|
Дифференциальное подключение 2 2 |
Канал 2 - Канал 1 |
|
Среднее значение 1 1 |
· (Канал 1 + Канал 2) |
Представленные на схеме мосты короткого замыкания устанавливаются на соотвествующей установке на месте.
