Особенности продукта
- Измерительный преобразователь с четырехпроводной техникой с HART-интерфейсом
- корпус для монтажа на профильной шине 35 мм или G-шине 32 мм
- винтовой штепсельный разъем
- гальваническое разделение всех контуров
- выходной сигнал 0/4 до 20 мА или 0/2 до 10 V
- Различное питание UC 115/230 V или UC 24 V
- Взрывозащита [EEx ia] или [EEx ib] для 7NG3242-1 для подключения сенсоров во взрывоопасной зоне
- линейная по температуре характеристика для всех температурных чувствительных элементов
- вводимые пользователем характеристики
- автоматическая коррекция нулевой точки и интервала
- вывод ошибок сенсора и/или предельной величины через сигнализатор ошибок сенсора/предельной величины (опция)
- контроль чувствительного элемента и его питающей линии на обрыв и короткое замыкание
- защита записи аппаратного обеспечения для согласно HART-протокола
- функции диагностики
- функции индикатора запаздывания
Принцип работы

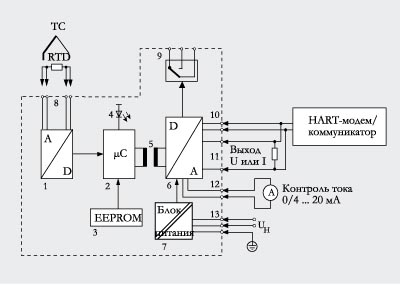

Подаваемый с потенциометрического датчика (двух-, трех-, четырехпроводная схема), датчика напряжения, датчика тока или термопары сигнал измерения преобразуется в аналого-цифровом преобразователе (1, функциональная схема) в цифровой сигнал. Он анализируется в микроконтроллере (2), корректируется в соответствии с характеристикой сенсора и преобразуется в цифрово-аналоговом преобразователе (6) в выходной ток (0/4 до 20 мА) или выходное напряжение (0/2 до 10 V). Характеристики сенсора, а также параметры электроники и данные для параметрирования измерительного преобразователя фиксируются в энергонезависимой памяти (3).
В качестве вспомогательной энергии (13) могут использоваться постоянное или переменное напряжение. Благодаря мостовому выпрямителю в сетевом блоке возможно любое подсоединение вспомогательной энергии. Защитный провод необходим по соображениям безопасности.
HART-модем или HART-коммуникатор позволяют осуществлять параметрирование измерительного преобразователя через протокол согласно HART-протоколу. Через выходные клеммы HART (10) измерительный преобразователь может параметрироваться непосредственно на месте измерения.
Рабочая индикация (4) показывает режим работы измерительного преобразователя (без помех или с помехами). Сигнализатор предельной величины (9) позволяет сигнализировать ошибки сенсора и/или положительное или отрицательное превышение предельной величины. Через контрольное гнездо (12) на выходе тока с помощью измерительного прибора можно контролировать ток.
Функции диагностики и моделирования
SITRANS TW имеет обширные функции диагностики и моделирования.
С помощью функции симуляции можно задавать физические значения. Тем самым можно контролировать весь путь сигнала от входа сенсора до системы управления без вспомогательных средств. С помощью функции индикатора запаздывания определяются мин. и макс. величины процесса установки
