MASSFLO MASS MC1 Di 50 до Di 150

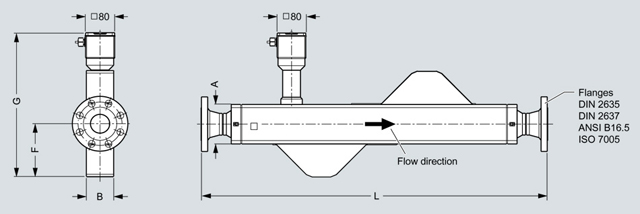

Раздельная конструкция, фланцевая, DIN/ANSI

Диаметр измерительного прибора			Диаметр подключения к процессу		L					G¹⁾	F	B	A	Вес кг
	дюйм	DN	дюймов	DN	DIN 2635 PN 40	DIN 2637 PN 100	ANSI CL 150	ANSI CL 300	ANSI CL 600
H	1 2	50		40	1045	1078	1075	1090	1108	403	148	80	110	32
			2	50	940	979	970	980	1001	403	148	80	110	34
			2	65	1100	1148	1135	1145	1166	403	148	80	110	38
I	2	65	2	50	1220	1259	1250	1260	1281	429	164	97	130	43
			2	65	1100	1148	1218	1145	1249	429	164	97	130	47
			3	80	1220	1260	1240	1260	1282	429	164	97	130	50
J	3	80	2	65	1330	1256	1365	1375	1396	456	186	108	140	56
			3	80	1220	1260	1240	1260	1282	456	186	108	140	58
			4	100	1480	N/A	1500	1520	N/A	456	186	108	140	69
K	4	100	3	80	1640	N/A	1660	1680	N/A	500	215	131	170	84
K	4	100	4	100	1480	N/A	1500	1520	N/A	500	215	131	170	91
L	6	150	6	150	2040	N/A	2070	2090	N/A	613	285	190	250	248

1) для EEx доп. 54 мм

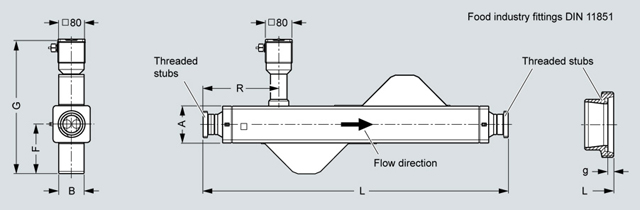

Раздельная конструкция, арматура для пищевой промышленности, DIN 11851

Диаметр измерительного прибора		Диаметр подключения к процессу			L	g	G¹⁾	F	B	A	R	Вес кг
дюйм	DN
H	(50)	1	40	Rd 65 x 1/6	1025	7	403	148	80	110	233	28
		2	50	Rd 78 x 1/6	915	7	403	148	80	110	177	30
		2	65	Rd 95 x 1/6	1066	8	403	148	80	110	254	34
I	(65)	2	50	Rd 78 x 1/6	1203	7	429	164	97	130	291	40
		2	65	Rd 95 x 1/6	1078	8	429	164	97	130	227	44
		3	80	Rd 95 x 1/6	1184	8	429	164	97	130	281	47
J	(80)	2	65	Rd 95 x 1/6	1316	8	456	186	108	140	319	54
		3	80	Rd 95 x 1/6	1195	8	456	186	108	140	258	56
		4	100	Rd 103 x	1440	10	456	186	108	140	381	60
K	(100)	3	80	Rd 95 x 1/6	1632	8	500	215	131	170	401	82
K	(100)	4	100	Rd 103 x	1460	10	500	215	131	170	314	86

1) для EEx доп. 54 мм

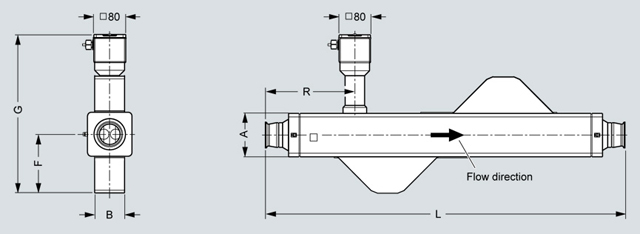

Раздельная конструкция, Tri-clamp ISO 2852

Диаметр измерительного прибора		Диаметр пордключения к процессу		L ±3	G¹⁾	F	B	A	R	Вес кг
		дюймов	DN
H	(50)	1	40	1010	403	148	80	110	275	27
		2	50	910	403	148	80	110	225	26
		2	65	1070	403	148	80	110	305	27
I	(65)	2	50	1190	429	164	97	130	335	36
		2	65	1070	429	164	97	130	275	37
		3	80	1176	429	164	97	130	328	38
J	(80)	2	65	1340	456	186	108	140	378	45
		3	80	1176	456	186	108	140	296	44
		4	100	1445	456	186	108	140	430	46
K	(100)	3	80	1596	500	215	131	170	440	71
K	(100)	4	100	1445	500	215	131	170	365	69

1) для EEx доп. 54 мм
