Распределенные двигатели

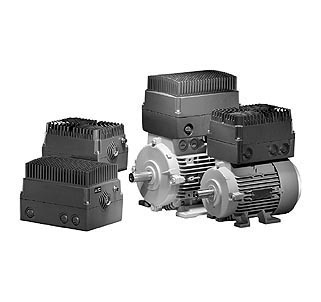

Двигатели SIEMOSYN 1FU8 синтегральным инвертором MICROMASTER 411
Двигатели SIEMOSYNс интегральными инверторами от привода с переменной скоростью вращениясглавнымуправляющим воздействием. Эти приводы с переменной скоростью вращенияиспользуются там, где недостаточно места для инвертора/шкафа управления.
ДвигательSIEMOSYN 1FU8 и инвертор MICROMASTER 411 сконструированы таким образом, что могут быть подключены друг к другу, и там, где в других случаях оба компонента физически разделены (двигатель на станке, инвертор в шкафе управления), здесь ониобъединены в одно компактное устройство. ДвигателиSIEMOSYN имеютследующиепреимущества:
- Многофункциональная электроника инвертора с возможностью коммуникациисо связью с системами шинзначительно способствуют минимизации расходов на энергопитаниев рамках решения по автоматизации.
- Значительная экономия времени и расходов по сравнению с обычными решениями:
- Снижение требований к шкафу управления (нет необходимости в шкафе управления, инвертор крепится к двигателю)
- Сокращение расходов на монтаж и инсталляцию (двигатели и инвертор поставляются уже собранными, между обоими компонентами отсутствует электропроводка)
- Сокращенное излучение шума (ЭМС), т.к. соединение между двигателем и инвертором составляет всего несколько сантиметров внутри корпуса. Следовательно, нет проблем с длиной кабелей, таким образом сокращаются расходы на выходные компоненты инвертора (длинные кабели).
- Сокращение расходов на конфигурирование и инжиниринг, т.к. блоки, состоящие из двигателя и инвертора, оптимально соответствуют требованиям заказчика и поставляются в виде укомплектованного, готового к установке приводного устройства.
- Разгрузка контроллера благодаря интегральным функциям контроля инвертора частоты.
- Встроенная коммуникация, начиная с управляющего уровня и заканчивая эксплуатационным уровнем, гарантирует прозрачный доступ ко всем компонентам системы.
- Простое сервисное обслуживание благодаря новой концепции адаптеров, которая позволяет очень просто отсоединить двигатель от инвертора.
- Беспроблемная замена двигателей с постоянной скоростью вращения на двигатели с инверторами с переменной скоростью вращения, т.к. двигатели SIEMOSYNимеют те же механические размеры, что и традиционные асинхронные двигатели.
- Децентрализация нескольких устройств:
В шкафе управленияпотери тепла выводятся наружу, что позволяет минимизировать необходимое воздушное охлаждение.
В шкафе управления больше свободного места, а интеграция MICROMASTER 411 в двигатель лишь незначительно повышает требования к свободному месту. - Простая и Беспроблемная электропроводка м инсталляция обеспечивают простую модернизациюкомпактных приводов с регулированием скорости, уже имеющихся на предприятиях.
- MICROMASTER 411 может быть установлен на двигательили прикреплен к стене в непосредственной близости от двигателя.
MICROMASTER 411
Преобразователь частоты описывается в каталогеDA 51.3, который включает в себя широкий спектр продуктов с заказными данными, технические параметры и пояснения.
Модульная конструкция позволяет индивидуализировать заказы преобразователяMICROMASTER 411, включая принадлежности, например:
- Базовая панель оператора (BOP) для параметрирования инвертора
- Расширенная панель оператора (AOP) с многоязыковым дисплеем
- Модуль PROFIBUS
- Модуль ASI
- Модуль DeviceNet
- Комбинированный модуль, состоящий изтормозного резистора и электромеханического управления торможением
- Модуль электромеханического управления торможением
- Комплект подключения к ПК
- Программы запуска на ПК
Данные инвертора
- От 0.37 до 3 кВт, 3 AC 400 В
- Класс защиты IP66, естественное охлаждение
- Гальваническая изоляция между электроникой и соединительными клеммами
- Наборы параметров для быстрого запуска и экономия расходов
- Возможна работа без панели оператора (с использованием перемычек и/илирегулирующего потенциометра)
- Возможность доступа ко встроенному регулирующему потенциометру извне
- ХарактеристикаU/f (произвольно конфигурируемая)
По запросу двигатели с интегральными инверторами могут быть оптимально согласованы, смонтированы, испытаны и параметризированы в соответствие с требованиями заказчика.

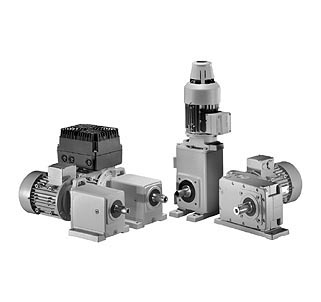

Двигатели SIEMOSYN 1FU8 с/без интегрального инвертораMICROMASTER 411, с интегральными редукторами
Двигатели 1FU8 также могут поставляться с редукторами с/без интегрального преобразователя частоты. Редукторы идентичны редукторам, описываемым в каталоге M15. Вместо короткозамкнутого двигателя 1LA7 используются синхронные двигателиSIEMOSYN 1FU8 с возбуждением от постоянных магнитов.
Двигатели Siemensс редуктором позволяют реализовать индивидуальные решения для разных задач в проектировании приводов. Множество возможных комбинаций позволяет оптимально адаптировать устройства ко многим решениям в области приводов. В зависимости от конструкции редукторы поставляются в диапазоне передачи от 2.78 до 485 и с максимальным выходным крутящим моментом от 80 до 12000 Нм приноминальной мощности привода до 7.5 кВт.
Техническая информация
|
Редукторы |
Косозубые редукторы |
Редукторы со смещением вала |
Угловые редукторы |
|
|---|---|---|---|---|
|
Выходной крутящий момента |
Нм |
80 to 5800 |
130 to 11500 |
120 to 12000 |
|
Передача |
2.78 to 259 |
3.69 to 297 |
4.85 to 485 |
