Трансформаторы тока проходного типа 4NC51, Классов 1 и 3, от 5 A до 75 A

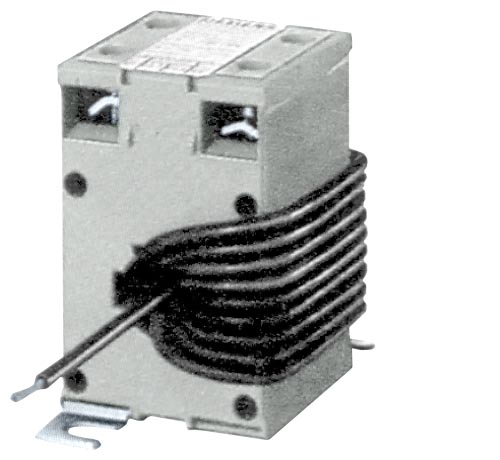

Увеличение (наматывание) числа витков первичной обмотки трансформатора тока увеличивает ее магнитодвижущую силу, что равносильно увеличению тока в первичной обмотке. Следовательно, трансформаторы проходного типа могут также быть использованы для измерения небольших токов.

	Основной тип		4NC51 12	4NC51 13	4NC51 15	4NC51 17	4NC51 21	4NC51 22	4NC51 23
	Номинальный рабочий ток первичной обмотки	A	50	60	75	100	150	200	250
	Выходная мощность	ВA	2.5	2.5	2.5	2.5	2.5	5	5
	Ток первичной обмотки, который будет измерен		Необходимое количество витков первичной обмотки
		A	Класс 3			Класс 1
Трансформатор 4NC51 используемый для измерения небольших токов		5	10
		10	5	6		10
		15		4	5		10
		20		3		5		10
		25	2		3	4	6	8	8
		30		2			5
		40						5
		50				2	3	4	5
		75					2
