Нормативная база
IEC 60 185, DIN VDE 0414 часть 1 и 2

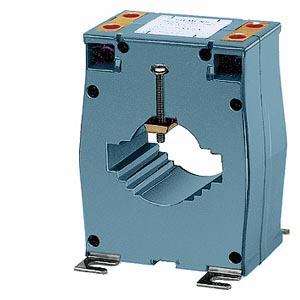

Проходные трансформаторы тока
Проводник, в котором производится измерение (токовая шина или провод), пропускается через окно и образует первичный контур проходного трансформатора тока.
Благодаря многократному пропусканию проводника, в котором производится измерение, проходные трансформаторы тока становятся экономически выгодным решением и для небольших первичных токов от 5 A до 75 A.
Номин. сила первичного тока Ipn
Трансформаторы тока могут длительно нагружаться 1,3 номинала первичного тока (Ipn).
Номин. сила вторичного тока Isn
- 1 A: Предназначены прежде всего для протяженных измерительных проводов. Потери в линии составляют лишь около 4% по сравнению с трансформаторами тока на 5 А.
- 5 A: Трансформаторы тока на 5 A имеют 25-кратные потери мощности по сравнению с тр-ми на 1 А. Дополнительные потери в протяженных линиях ведут к повышению мощности трансформатора. Рекомендуются только для коротких измерительных линий.
Класс точности
- Класс 1
- Рабочее измерение, внутренний счетчик
- ±1% при 1Ipn и 1.2Ipn
- Класс 3
- Грубое измерение
- Погрешность по току ±3% при 0.5Ipn и 1.2Ipn
Номинальная мощность Pn
Номинальная мощность трансформатора указывается в ВА. Потребляемая мощность должна быть приблизительно равной номинальной мощности; низкая потребляемая мощность (низкое сопротивление нагрузки трансформатора тока) повышает кратность термической устойчивости и измерительные приборы в случае короткого замыкания в этих условиях имеют недостаточную защиту, высокая потребляемая мощность (высокое сопротивление нагрузки трансформатора тока) отрицательно влияет на точность.
При частоте 60 Гц номинальная мощность увеличивается в 1,2 раза. При 162/3 Гц мощность падает на1/3 от номинальной мощности.
Максимальное напряжение для оборудования Um
Эффективное значение максимального напряжения между проводами одной сети. Для этого напряжения необходимо измерение изоляции при нормальных рабочих условиях.
Трансформаторы тока 4NC3 и 4NC5 предназначены для 720 В.
Коэффицент ограничения максимального тока FS
Коэффициент ограничения максимального тока обозначается буквами FS и цифрами, например, FS5 или FS10.
Если через первичную обмотку трансформатора тока протекает ток короткого замыкания, влияние на подколюченные к трансформатору тока измерительные приборы тем меньше, чем ниже коэффициент ограничения максимального тока.
Номинальный ток термической стойкости Ith
Номинальный кратковременный выдерживаемый тепловой токIth является эффективным значением первичного тока в течение 1 секунды при коротком замыкании во вторичной обмотке, который может быть выдержан без повреждений (ток термической стойкости).
Номинальный ток электродинамической стойкости Idyn
Номинальный ток электродинамической стойкости Idyn является максимальным текущим значением тока после возникновения короткого замыкания, силовое воздействие которого трансформатор тока выдерживает без повреждений. Указывается как пиковое значение.
