- Конфигурирование линейных и звездообразных топологий сети Industrial Ethernet.
- Поддержка функций автокроссировки для каждого порта.
- Поддержка технологии коммутируемых сетей.
- Простое конфигурирование и расширение сети: ограничение на расширение сети и каскадирование модулей ELS оказывает механизм выявления конфликтных ситуаций CSMA/CD.
Топология и конфигурирование сети
Как правило, модули ELS монтируются в одном шкафу управления с подключаемыми к Industrial Ethernet станциями. Шкафы управления подключаются к Industrial Ethernet по линейной структуре.
При конфигурировании сети необходимо соблюдать следующие правила:
- Длина соединительной линии между двумя соседними модулями ELS с учетом длин TP кордов и IE FC TP кабелей не должна превышать 100 м.
- IP адрес: для назначения IP адресов модулей ELS используется механизм DHCP (Dynamic Host Configuration Protocol). Если в сети отсутствует сервер, то IP адрес может быть задан с помощью прилагаемого программного обеспечения или с помощью STEP 7.

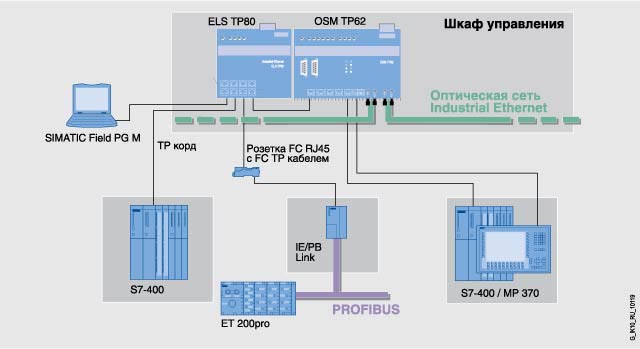

Звездообразная топология на основе ELS TP80

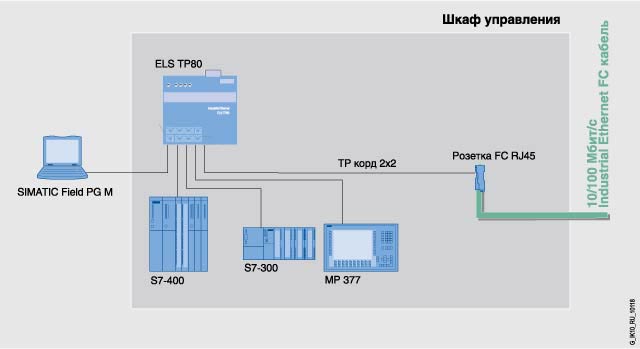

Увеличение количества портов, обслуживаемых модулем OSM TP62
Проверка и диагностика
Модули ELS поддерживают различные механизмы диагностики. С помощью встроенных светодиодов
можно получить информацию о:
- наличии напряжения питания;
- состоянии портов;
- выполнении операций передачи данных.
ELS TP40M может быть интегрирован в систему управления сетью на основе протокола SNMP (Simple
Network Management Protocol). В случае возникновения отказа модуль способен пересылать через сеть
аварийное сообщение (SNMP traps) или отправлять сообщение по каналам электронной почты по опре-
деленному администратором сети адресу.
Диагностика модуля может выполняться также с использованием стандартного Web браузера.

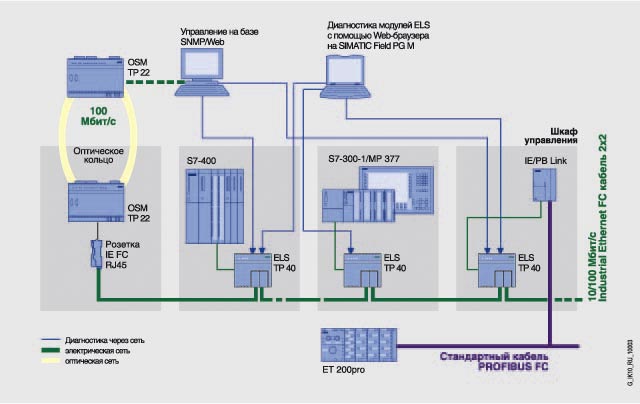

Топология “точка к точке” на основе модулей ELS TP40M с изображением путей диагностического доступа
