Модули ELS TP40/ TP40M/ TP80 позволяют получать рентабельные решения для построения сетей Industrial Ethernet с линейной или звездообразной топологией, использующих технологию коммутируемых каналов связи. Все модули ELS TPxx должны устанавливаться в шкафы управления.
Коммутаторы выпускаются в следующих модификациях:
ELS TP40:
- для построения простых звездообразных конфигураций с подключением к магистрали Industrial Ethernet не более двух станций;
- диагностические светодиоды контроля наличия напряжения питания, состояния связи, передачи данных;
- два гнезда для подключения Ethernet-станций к магистрали Industrial Ethernet;
ELS TP40M:
- для построения простых звездообразных конфигураций с подключением к магистрали Industrial Ethernet не более двух станций;
- диагностические светодиоды контроля наличия напряжения питания, состояния связи, передачи данных;
- два гнезда для подключения Ethernet-станций к магистрали Industrial Ethernet;
ELS TP80:
- для построения звездообразных конфигураций сети, а также увеличения количества портов, обслуживаемых модулями ESM/OSM;
- диагностические светодиоды контроля наличия напряжения питания, состояния связи, передачи данных;
- 8 гнезд для подключения Ethernet-станций.

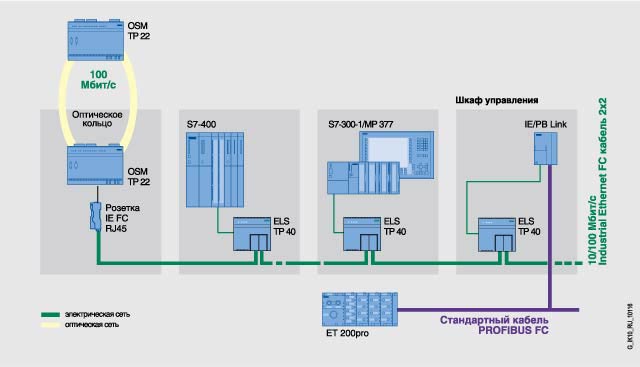

Network topology with ELS TP40
