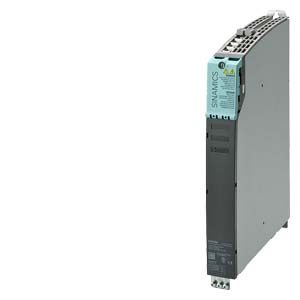

Двухдвигательные модули компактного книжного формата стандартно имеют следующие подключения и интерфейсы:

• 2 подключения промежуточного контура с интегрированными шинами DC-контура
• 2 подключения питания электроники через интегрированные шины 24 В DC
• 4 розетки DRIVE?CLiQ
• 2 подключения двигателей через коннектор (не входят в состав поставки)
• 2 входа безопасной остановки (1 вход на ось)
• 2 входа безопасного управления тормозом двигателя
• 2 входа датчиков температуры (KTY84-130 or PTC)
• 3 Подключения PE (защитная земля)

Состояние модулей двигателей индицируется с помощью двух многоцветных светодиодов.

Экран кабелей двигателей присоединяется через коннектор к подключению двигателя.

Экран сигнального кабеля может быть подключен к Модулю двигателя с помощью зажима для подключения экрана, напр. Weidmuller тип KLBU 3-8 SC.

В объем поставки модулей двигателей входит:

• Кабель DRIVE?CLiQ (длина зависит от ширины модуля) для подключения Модуля двигателя к соседнему модулю
• 2 заглушки для неиспользуемых розеток DRIVE-CLiQ
• Перемычка для подключения 24 В DC шины к следующему модулю двигателя
• Коннекторы X21 и X22
• 1 набор предупреждающих наклеек на разных языках
• 1 теплопроводящая пленка (для двухдвигательного модуля с охлаждением пластиной)
