Требования к машине

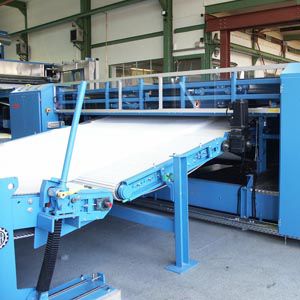

Раскладчик нетканого полотна или крестообразный раскладчик расположен между кремпельной и игольной машиной в установке для производства нетканого полотна. Поступающее из кремпельной машины волокно редко имеет необходимую для применения массу на единицу площади. Поэтому друг на друга крестообразно кладутся столько слоев, сколько необходимо для конечного применения.

Задача состоит в преобразовании постоянной скорости поступления полотна в прерывистую с поддержанием постоянства массы на единицу площади. Материал передается между подающим и покрывающим конвейером на заданную позицию. Две подвижные каретки зигзагообразно укладывают нетканое полотно на расположенную под углом 90° к оси машины конвейерную ленту. Управление движением нижней каретки определяет ширину продукта, верхняя каретка действует в качестве накопителя материала для компенсации разницы скоростей между подающим конвейером и кареткой. На относительное движение обеих кареток дополнительно влияют параметры процесса, таких как, например, желаемое наложение полотна в области кромок, так называемое профилирование. Высокодинамичные движения поворота кареток реализуются с серводвигателями без дополнительных передаточных механизмов. Желаемое количество слоев материала, а значит и удельная плотность текстильного материала (измеренная в г/м?) определяется отношением скоростей на входе и выходе раскладчика.

Требования к системе автоматизации:

• Высокая динамика
  при движении поворота для точного формирования краев нетканого полотна
• Гибкие профили движения
  для разных свойств обрабатываемого материала
• Непрерывная укладка
  волокнистого полотна при высокой скорости

Принцип действия раскладчика
