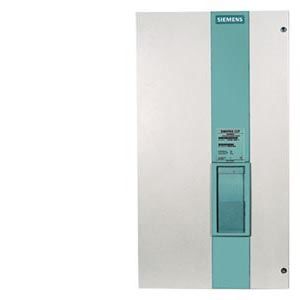

SIMOREG CCP . Технические данные. Подробное описание, цены на оборудование Siemens. Большой выбор, низкие цены на SIMOREG CCP

| | | | | | |

Интеграция

Технические данные

Чертеж

Схема подключения

Таблица: Технические характеристики

Тип		6RA70-6FC00-0			6RA70-6KC00-0
85	91	95	90	95
Номинальное напряжение	В	460 (+15% / -20%)			690 (+10% / -20%)
Номинальный ток	A	600	1200	2000	1000	2000
Рабочий диапазон тока¹⁾	A	до 600	до 1200	до 2000	до 1000	до 2000
Номинальное напряжение источника питания электроники	В	2-ф. AC 380 (-20%) ... 460 (+15%); I_n = 1 A или 1-ф. AC 190 (-20%) ... 230 (+15%); I_n = 2 A
Номинальная частота	Гц	45 ... 65
Power loss	Вт	100	100	100	100	100
Operational ambient temperature	°C	0 ... 55
Температура хранения и транспортировки	°C	-25 ... +70
Высота над уровнем моря	м	? 1000
Класс окружающей среды		3K3 согласно DIN IEC 60 721-3-3
Степень загрязнения		2 согласно EN 60178 ²⁾
Степень защиты		IP00 согласно DIN EN 60529
Вес (прибл.)	кг	35	35	55	45	75
Предохранители для клемм 1U1, 1V1, 1W1 и 1C1, 1D1		3NA3 365-6 1 пред. на клемму	3NA3 365-6 1 пред. на клемму	3NA3 365-6 2 пред. на клемму	3NA3 365-6 1 пред. на клемму	3NA3 365-6 2 пред. на клемму
Предохранители для клемм 2U1, 2V1, 2W1 (защита линии 10 A)	A	Diazed 5SD604

1) Обеспечиваемый диапазон токов соответствует фактическому номинальному току через 6RA70 SIMOREG DC MASTER (отображаемый параметр r072.02).
Если номинальный ток уменьшен заданием параметра P076.01 и/или P067, полученное таким образом сниженное значение допустимо. Таким образом, модуль CCP может быть использован вместе с SIMOREG DC MASTER, номинальный ток которого соответственно шильдику больше 2000 A, (например, необходимо гарантировать большую по времени перегрузочную способность), если фактический номинальный ток в соответствии с настройкой параметра не превосходит 2000 A. Дополнительно в процессе работы может быть использована возможность 1.8-кратной перегрузки фактического номинального тока.

2) Определение класса загрязнения 2: При нормальных условиях образуется только непроводящие частицы. Изредка частицы могут становиться проводящими на период времени, когда оборудование отключено.
