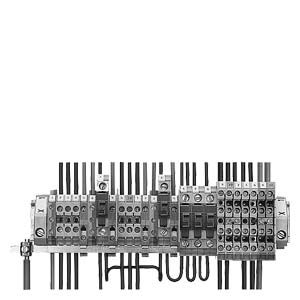

Наборные клеммы применяются для компактного подключения входящих и отходящих проводов в распределительных устройствах.

Соответствие стандартам

DINVDE 0110 часть 1,

DINVDE 0609 и

МЭК 60 947-7-1 или

МЭК 60 947-7-2.

Размер отверстий зажимов соответствует DINVDE 50 027.

Клеммы имеют защиту от прикосновения пальцем согласно МЭК 60 529 и DINVDE 0106 часть 100 (за исключением неизолированных клемм и паяных соединений).

Проходные клеммы являются устойчивыми к землетрясению согласно МЭК 60 068-2-6.

Цветные наборные клеммы

При монтаже цветных проводов согласно DINVDE 0113 часть 1 зажимы также могут иметь цветную маркировку:

• red for control circuits with AC current
• blue for control circuits with DC current or neutral conductor
• orange for interlock circuits with AC or DC current which are fed from outside and are live when the main switch is turned off
• green-yellow through-type terminals for protective conductors (without a link to the mounting rail).

Конструкция

Наборные клеммы имеют изоляцию с двух сторон, за исключением двухъярусных клемм, плоских и штыревых клемм, имеющих одностороннюю изоляцию.

Изолирующий корпус клемм вплоть до габарита 240 выполнен из термопласта и полиамида 6.6, плоских и штыревых клемм - из дюропласта; с трекингстойкостью CTI согласно МЭК 112 и DINVDE 0303, часть 1.

Применяемые материалы экологически безопасны, напр., не содержат кадмия, галогенов и силикона.

Применяемые пластмассы являются трудновоспламеняемыми и самозатухающими согласно DIN МЭК 695 часть 2-2, VDE 0471 часть 2-2 и UL 94 V-2.

Принцип действия зажима

Корпуса клемм сконструированы таким образом, что при затягивании винтов зажима происходит эластичная деформация корпуса клеммы.Тем самым исключается возможное растеканиезажимаемого провода. Благодаря деформации резьбовой части предотвращается ослабление винта зажима, даже при сильной механической и тепловой нагрузке (например, при вибрации 10 g или при перепадах температуры.

Применяются следующие принципы зажима: корпус с нажимным устройством для клемм размером 16, 35 и 70. Прижимная скоба для клемм размером 2,5, 4 и 6. Винт с шайбой для клемм с предохранителем, автоматом защиты и  электронными компонентами.

Габариты клемм

Габарит клеммы соответствует номинальному поперечному сечению. Согласно DINVDE 0611, в каждое гнездо клеммы может подключать многожильный гибкий медный провод номинального сечения с обжимной гильзой или без нее.

Монтаж

Клеммы защелкиваются на несущую рейку шириной 35 мм согласно DINEN 0022-35, МЭК 112 и МЭК 60715 THконцевым

Между клеммами следует учитывать

клеммных блоковWA1 815.

Подключение проводов

Корпуса клемм (за исключением плоских и штыревых клемм) сделаны таким образом, чтобы обеспечить надежный зажим одножильных, многожильных и гибких многожильных проводников с обжимными гильзами или без них(согласно DIN 46 228) (с учетом поперечных сечений).

Нажимное устройство или прижимная скоба предотвращают повреждение зажимаемых проводников. Информацию о поперечных сечениях зажимов при подключении 1 и 2 проводников смотрите в технических данных.

Подключение алюминиевых проводов

Винтовые клеммы Siemensпригодны для подключения алюминиевых проводов, при условии соблюдения принятых на практике правил обработки, таких как очистка проводов щеткой и смазка.

Через несколько дней соединение необходимо дополнительно подтянуть в целях безопасности.

Многожильные провода сразу после удаления изоляции необходимо запрессовать в наконечник (приемная колодка изготовлена из чистого алюминия, штифт – из меди).

Принадлежности

Параллельные соединительные шины

Соединительные шины прикручиваются к клеммам сверху и позволяют осуществить параллельное подключение до 10 клемм до 35 габарита. 10-полюсные соединительные шины можно резать по месту . Для клемм 70 мм2 соединительные шины двухполюсные. Для клемм от 95 мм2 до 240 мм2 они устанавливаются в местах подключения. Соединительные шины для плоских и штыревых клемм не входят в комплект поставки.

Разделительные перегородки

Разделительные перегородки окрашены в желтый цвет и выступают над контуром клемм. Они служат для оптического разделения групп клемм, для изоляции между соединительными шинами и для увеличения расчетного напряжения изоляции для паяных соединений и втычных разъемов.

Изолирующие шайбы

При различных клеммах могут использоваться изолирующие шайбы 8WA1 825 и 8WA1 022-7TK00 для изоляции между соединительными шинами.

Контрольные гнезда и штекеры

Контрольные гнезда 8WA1 854 для измерительного штекера O 2,3 и переходных штекеров с отверстием O 4 могут завинчиваться в различные клеммы вместо соединительных шин.

Шунтирующие перемычки

Шунтирующие перемычки 8WA1 865 служат для разборного соединения двух соседних клемм габаритов от 2,5 до 6.

Крышки с изображением молнии

  тем самым

Концевые стопоры и торцевые таблички

Концевые стопоры поставляются по желанию из термопласта или оцинкованной или хромированной стали. Торцевая табличка может устанавливаться в стопор 8WA1 808 или в трех положениях - в стопор 8WA1 805.
