Система конструктивных элементов DIAZED

Тщательно согласованная система конструктивных элементов позволяет реализовать любую комбинацию компонентов, и тем самым удовлетворяет всем разнообразным требованиям и привычкам пользователей.

Система отличается высокой надёжностью в эксплуатации. Монтаж цоколей осуществляется в распределительных щитах согласно DIN 43880, а в шкафах комплектных распределительных устройств они устанавливаются на монтажную рейку в соответствии с EN 50021. Имеются также цоколи, которые предусмотрены исключительно для крепления винтами.

Специальная сборная шина с продольными отверстиями,

рассчитанная на нагрузку до 80 A, облегчает подгонку при монтаже.

Навесная система EZR

Особенностью системы является мощная навесная система EZR для крепления винтами.

Специальные сборные шины, согласованные с навесными цоколями, при односторонней подаче питания можно нагружать до 150 A.

Правильный подвод питания

Подвод питания ко всем Всем цоколям NEOZED необходимо осуществлять снизу, с тем чтобы при вынимании предохранительной вставки кольцо с резьбой не находилось под напряжением.

Надежность контактов

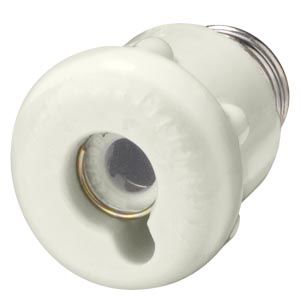

Для создания надежного контакта в цоколе DIAZED необходимо обязательно использовать калибрующие основания DIAZED.

Виды присоединения

B= хомут

K= контактный винт

S= скоба с зажимом

Систематика обозначений

Общепринятое обозначение означает, например, „BS“ = :

1?я буква: хомут, ввод, клемма снизу

2?я буква: скоба с зажимом, вывод, клемма сверху
