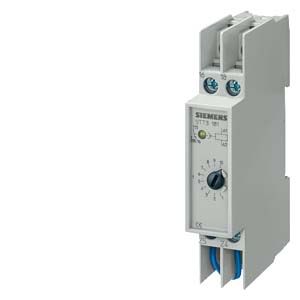

5TT3 181 таймер с задержкой времени при срабатывании

задержка времени при срабатывании

устанавливаемые временные диапазоны t_v

0.25 … 2.5 s
1 … 10 s
8 … 80 s
64 … 300 s

5TT3 182 Тактовый выключатель с выдержкой времени

функции тактового таймера с выдержкой времени

устанавливаемые временные диапазоны t_w

1 … 10 s

5TT3 183 Импульсный таймер

функция формирования импульсов

общий устанавливаемый временной диапазон  t_on = t_off = t

1 … 10 s

5TT3 184 Выключатель с задержкой времени при возврате

задержка времени при возврате

устанавливаемый временной диапазон t 1

1 … 10 s

t ₁ = interruption

5TT3 185 многофункциональный таймер

Указания по установке

Период повторения мигания зеленого светодиода 1 при отсчете времени составляет 1 с ±4 % и поэтому может использоваться как ориентир при установке. Эта частота находится именно в нижнем диапазоне устанавливаемых временных значений и полезна в случае продолжительного времени задержки, так как коэффициенты воспроизводства между отдельными временными диапазонами точны.

Пример:
Устанавливаемое время задержки: 40 мин. Это время задержки устанавливается точной регулировкой во временном диапазоне 3 ... 300 мин.; но проверка времени слишком длительна и к тому же эту процедуру необходимо повторить несколько раз в режиме реального времени. Для быстрой установки переключаемся на временной диапазон 0,03 ... 3 мин. Здесь требуемое значение времени задержки соответствует 0,4 мин. (= 24 с). Запускается отсчет времени и потенциометр устанавливается на 24 периода мигания желтого светодиода 2. В эаключение переключаем обратно на временной диапазон 3 ... 300 мин. и на этом установка закончена.

Прерывание отсчета времени/прибавление времени

При выполнении функций AV, EW, IE, BI отсчет времени может быть в любой момент прерван подачей сигнала на B1 (+), а при снятии управляющего напряжения снова начат с начала (прибавление времени).

Управляющий вход B1

Функции RV, IF, AW, AV/RV запускаются через управляющий вход B1 (+) потенциалом по отношению к зажиму A2. Для этого может быть использовано как вспомогательное напряжение зажима A1, так и любое другое напряжение из диапазона AC/DC 12 ... 240 В. При этом подключение параллельной нагрузки (например, контакторов) между B1 (+) и A2 также допускается. Если при выполнении функции IF к управляющему входу B1 (+) и зажиму A1 будет одновременно подано напряжение, то генерируется выходной импульс с установленной продолжительностью времени t1.
