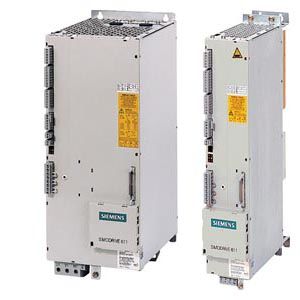

Нерегулируемые модули питания

• Группы приводов с незначительными требованиями к динамике
• Станки с небольшими или короткими циклами торможения, незначительной энергией торможения
• Работа в сетях, начиная с SK_line/P_{rated UI} ? 30

SK _line: мощность короткого замыкания в сети

P _{rated UI}: номинальная мощность модуля UI

Нерегулируемые модули питания (модули UI ) 5 кВт и 10 кВт содержат коммутирующий дроссель и импульсное сопротивление, которое сокращает излишки энергии торможения приводов. Если импульсное сопротивление используется при мощности (>200 Вт), то необходим лист отвода теплого воздуха, который удерживает тепло на расстоянии от компонентов, расположенных сверху.

Коммутирующий дроссель и импульсное сопротивление необходимо заказывать отдельно для модулей Ul 28 кВт.

Регулируемые модули питания/рекуперации

• Системы приводов с высокими требованиями к динамике
• Станки с частыми циклами торможения и высокой энергией торможения
• Работа в сетях, начиная SK_line/P_{rated UI} ? 60 … 100 (в зависимости от уровня мощности и режима работы)

Регулируемые модули питания/рекуперации (модули I/RF) стабилизируют напряжение DC с помощью соответствующего коммутирующего дросселя HF/HFD до постоянного значения, заданного для напряжения в сети (600/625/680 В). С помощью модуля I/RF избыточная энергия DC, возникающая во время торможения, возвращается обратно в сеть. Это способствует оптимизации теплоотвода от коммутационных шкафов, что позволяет оператору снизить расходы на энергоносители. Для выполнения предписаний ЕС по EMC необходимо использовать специальные сетевые фильтры.
