Децентрализованные преобразователи SINAMICS G120D

Серия децентрализованных преобразователей частоты
SINAMICS G120D это решение для специальных задач
приводов в области подъёмно-транспортного
оборудования. SINAMICS G120D позволяет плавно
регулировать скорость трехфазных асинхронных
двигателей и отвечает всем требованиям транспортных
приложений от базового частотного до сложного
векторного управления. Благодаря своей продуманной
модульной конструкции со степенью защиты IP65 он
оптимально вписывается в установку, обеспечивая при этом
ее высокую техготовность при одновременно коротком
харанении на складе. Инновационная концепция силовой
части с поддержкой рекуперации помогает экономить
энергию. Запатентованные уникальные функции
безопасности обеспечивают улучшение концепций
установки и увеличение производительности. Через PROFIBUS
или PROFINET возможна оптимальная интеграция этого
привода в систему автоматизации TIA от Siemens.
Благодаря различным версиям (типоразмеры FSA до FSC) в
диапазоне мощностей от 0,75 кВт до 7,5 кВт она подходит
для большого числа решений с приводами.

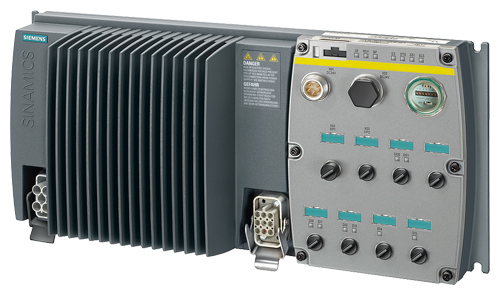

Пример: SINAMICS G120D, типоразмер FSA, состоящий из силового модуля PM250D и управляющего модуля повышенной безопасности CU240D DP-F

Причины выбора децентрализованной приводной техники
  • идентичная соединительная техника
  • идентичные монтажные размеры SINAMICS G110D и
    SINAMICS G120D
  • унифицированные инструменты для ввода в
    эксплуатацию и проектирования
    Продукты семейства децентрализованных приводов:
  • преобразователь частоты SINAMICS G110D
  • преобразователь частоты SINAMICS G120D
  • преобразователь частоты SIMATIC ET 200S FC
  • преобразователь частоты SIMATIC ET 200pro FC
  • устройство плавного пуска SIRIUS M200D
Семейство децентрализованных приводов от Siemens

Для оптимальной реализации децентрализованных
решений с приводами Siemens предлагает инновационную
линейку преобразователей частоты. Сильные стороны
отдельных участников линейки обеспечивают простое
согласование с требованиями различных приложений:

  • Identical connection systems
  • Identical mounting dimensions for SINAMICS G110D and SINAMICS G120D
  • Standard commissioning and configuration tool

Products from the family of distributed drives:

  • SINAMICS G110D inverters
  • SINAMICS G120D inverters
  • SIRIUS M200D motor starters
Модульность

SINAMICS G120D это модульная линейка приводов со
степенью защиты IP65, состоящая из различных
функциональных блоков. Важнейшими из них являются:

  • управляющий модуль (CU)
  • силовой модуль (PM)

Управляющий модуль управляет и контролирует силовой
модуль и подключенный двигатель в нескольких типах
регулирования по выбору. Находящиеся на устройстве
цифровые и аналоговые входы позволяют подключать
сенсорику и исполнительные элементы непосредственно к
приводу. Входные сигналы могут связываться либо
непосредственно в управляющем модуле и автономно
запускать локальные реакции, либо они направляются
через PROFIBUS или PROFINET на централизованную
систему управления, где обрабатываются в контексте
установки в целом.
Силовой модуль питает двигатель в диапазоне мощностей
от 0,75 кВт до 7,5 кВт. Он управляется микропроцессором
из управляющего модуля. Для макс. надежной и гибкой
работы двигателя используется самая современная
технология IGBT с широтноимпульсной модуляцией.
Различные функции безопасности обеспечивают высокий
уровень защиты силового модуля и двигателя. Необычно
плоская механическая конструкция оптимизирована для
использования непосредственно в установке. Кроме этого,
силовой модуль имеет одинаковые схемы сверления для
всех мощностей (стандартное „посадочное место“). Кроме
этого, размеры идентичны таковым частотного
преобразователя SINAMICS G110D. Это значительно
упрощает конструирование, монтаж и реконструкцию
установки.
Актуальная техническая документация (каталоги,
габаритные чертежи, сертификаты, справочники и
руководства по эксплуатации) могут быть получены в
Интернете по адресу:
http://www.siemens.com/sinamics-g120d/documentation
или получены offline на DVD CA 01 в DТ-конфигураторе.
Дополнительно DТ-конфигуратор может использоваться
без установки в Интернете. По следующему адресу DТ-
конфигуратор находится в Industry Mall от Siemens:
http://www.siemens.com/dt-configurator

Safety Integrated

Децентрализованные преобразователи SINAMICS G120D
предлагают варианты для безопасно-ориентированных
приложений. Все силовые модули уже подготовлены для
Safety Integrated. Если силовой модуль комбинируется с
соответствующим управляющим модулем повышенной
безопасности, то из этого привода получается Safety
Integrated Drive.
Преобразователь повышенной безопасности
SINAMICS G120D предлагает три функции безопасности,
сертифицированные по EN 954-1, категория 3 и
IEC 61508 SIL 2:

  • безопасно отключенный момент (STO, Safe Torque Off) для
    защиты от активного движения привода
  • безопасный останов 1 (SS1, Safe Stop 1) для
    непрерывного контроля безопасной рампы торможения
  • безопасно ограниченная скорость (SLS, Safely Limited
    Speed) для защиты от опасных движений при
    превышении предельной скорости

Как для функции „Безопасный останов 1“, так и для
функции „Безопасно ограниченная скорость“ не требуется
датчика двигателя или датчика положения; это сокращает
затраты. Особенно это касается уже существующих
установок, которые могут быть оснащены техникой
безопасности без внесения изменений в двигатель или
механику.
Функции безопасности „Безопасно ограниченная скорость"
и "Безопасный останов 1“ сертифицированы для
асинхронных двигателей без датчика - они не разрешены
для протягивающих нагрузок, к примеру, подъемников и
размоточных устройств

Дополнительную информацию см. главу "Отличительные
осбенности", раздел Safety Integrated.

Efficient Infeed Technology

В силовых модулях PM250D используется инновационная
Efficient Infeed Technology. С ее помощью со стандартными
преобразователями в генераторном режиме двигателя
можно рекуперировать возникающую энергию в сеть.
Одновременно экономится энергия и значительно
сокращаются текущие эксплуатационные расходы.

Additional information is included in chapter Highlights, section Efficient Infeed Technology.

ПО для ввода в эксплуатацию STARTER

ПО для ввода в эксплуатацию STARTER (от версии 4.1, SP1)
упрощает ввод в эксплуатацию и ТО SINAMICS G120D. Оно
предлагает мастера для простого и быстрого ввода в
эксплуатацию, в комбинации с удобными для пользователя
и обширными функциями для решения с приводом.
