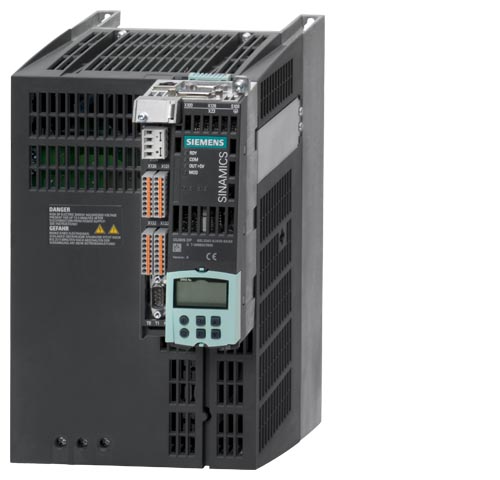

Силовой модуль PM340 с управляющим модулем CU305 DP и базовой панелью оператора BOP20

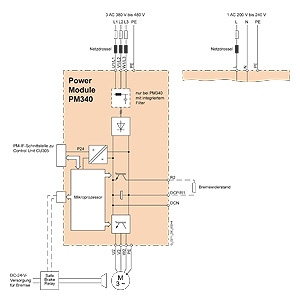

Пример подключения силового модуля PM340

Многие системные компоненты для силового модуля PM340
являются каркасными компонентами. Т.е. компонент
монтируется на крепежный лист, а силовой модуль PM340
устанавливается перед ним, что позволяет сэкономить
место. Макс. два каркасных компонета может быть
смонтировано друг за другом.

✓ = возможен каркасный монтаж

O = каркасный монтаж невозможен

– = недоступно (использовать силовой модуль PM340 со встроенным сетевым фильтром)

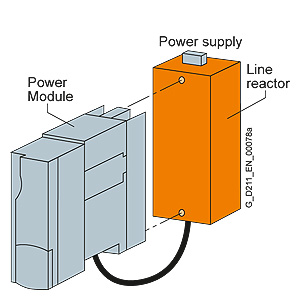

Схема расположения силового модуля PM340 с каркасным сетевым дросселем

Сетевые дроссели имеют клеммы со стороны сети и кабель
с разъемами на стороне силового модуля PM340. У
типоразмеров FSA до FSC сетевые клеммы в
смонтированном состоянии находятся сверху, у
типоразмеров FSD и FSE снизу.

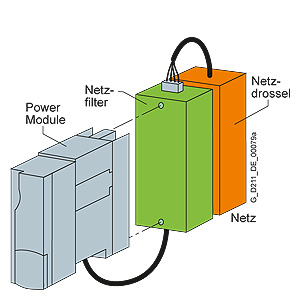

Силовой модуль PM340 типоразмера FSA с сетевым дросселем и сетевым фильтром

Если для типоразмера FSA дополнительно к сетевому
дросселю используется сетевой фильтр, то компоненты должны быть расположены согласно рисунку выше. В этом
случае подключение к сети находится снизу.

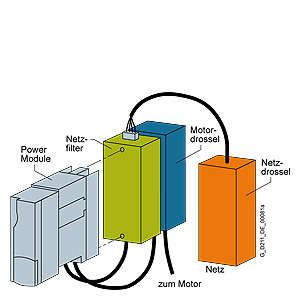

Силовой модуль PM340 типоразмера FSA с сетевым дросселем и дросселем двигателя

От типоразмера FSB силовые модули PM340 могут
заказываться со встроенными сетевыми фильтрами, в этом
случае внешний сетевой фильтр не нужен.

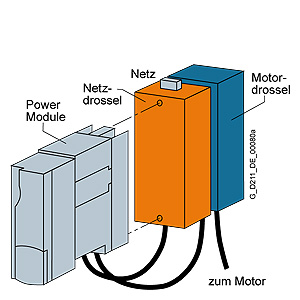

В случае более двух каркасных системных компонентов, к
примеру, сетевой дроссель + дроссель двигателя +
тормозной резистор, отдельные компоненты должны быть
смонтированы сбоку рядом с силовым модулем PM340. При
этом сетевой дроссель и дроссель двигателя должны быть
расположены за силовым модулем, тормозной резистор
сбоку рядом с ним.
