Блоки ввода для модулей безопасности PM-D F1/F2/F3/F4/F5

Служат для присоединения нагрузки и сигналов при сборке на шинной системе обычных и многофункциональных пускателей и частотных преобразователей. Модули безопасности контроля напряжения вставляются в модули TM-P. Модули могут использоваться с ET 200S многократно. Модуль безопасности обязательно устанавливается до первого из пускателей.

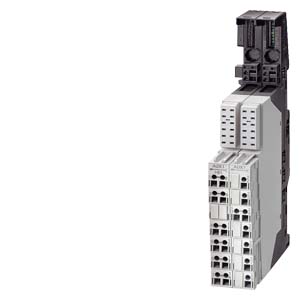

TM-PF30 S47-B1

Такой модуль ввода всегда находится в начале сегмента безопасности и приспосабливает, либо модуль безопасности PM-DF1 для реализации аварийного останова (EMERGENCY-STOP), либо модуль PM-DF2 для контроля защитной двери.

TM-PF30 S47-B0

Служит для каскадирования сегментов нижнего уровня безопасности и приспосабливает, либо модуль безопасности PM-DF1 для реализации аварийного останова (EMERGENCY-STOP), либо модуль PM-DF2 для контроля защитной двери. Не требует дополнительного питания. Питание поступает по шинам от предстоящих модулей PM-DF1 или PM-DF2.

TM-PF30 S47-C1

Такой модуль ввода всегда находится в начале расширения сегмента безопасности на следующую станцию (например в смежной точке) и приспосабливает, либо модуль безопасности  PM-D F3 для завершения работы с после выдержки времени, либо модуль безопасности PM-D F4  для немедленного завершения работы в раздельно установленных станциях на ET 200S.

TM-PF30 S47-C0

Служит для каскадирования сегментов нижнего уровня безопасности и приспосабливает, либо модуль безопасности  PM-D F3 для завершения работы с после выдержки времени, либо модуль безопасности PM-D F4  для немедленного завершения работы. Требуется только подвод питания контакторов (U2), U1 питания поступает по шинам от предстоящих модулей PM-DF1 или PM-DF2. К этому модулю не подключается никаких датчиков безопасности.

TM-PF30 S47-D0

Этот модуль ввода служит для модулей безопасности PM-D F5. На этом модуле сигнал безопасности транслируется на внешние системы через четыре группы каждая из которых имеет два контакта реле безопасности сформированных с учетом необходимой избыточности. Этот модуль ввода всегда должен находиться между одним из вышеприведенных типов модулей ввода и модулем ввода для модуля соединения TM-X. К этому модулю не подключается никаких датчиков безопасности.

Модуль вводаTM-X для модуля безопасности PM-X

TM-X15 S27-01

Служит для присоединения внешнего вводного контактора (второй опции отключения) для категорий 3 и 4. Соединительный модуль вставляется справа от последнего пускателя из сегмента безопасности. На нем имеются клеммы присоединения НЗ контактов контакторов (positively driven) и для присоединения катушки. Если нет необходимости в дополнительном контакторе для обеспечения избыточности (напр. для категории 2) цепь обратной связи на этих клеммах закорачивают перемычкой.
