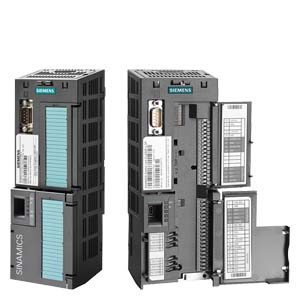

Цифровые входы (DI) – стандарт
|
|
69
|
DI Com
|
Опорный потенциал цифровых входов
|
|
5 ... 8,
16.17
|
DI0 … DI5
|
Свободно программируемый
разделение потенциалов, входы по IEC 61131-2
|
|
Цифровые выходы (DO)
|
|
18
|
DO0, NC
|
Релейный выход 1
NC (2 A, AC 230 В)
|
|
19
|
DO0, NO
|
Релейный выход 1
NO (2 A, AC 230 В)
|
|
20
|
DO0, COM
|
Релейный выход 1
Общий контакт (2 A, AC 230 В)
|
|
21
|
DO1, NO
|
Релейный выход 2
NO (0,5 A, DC 30 В)
|
|
22
|
DO1, COM
|
Релейный выход 2
Общий контакт (0,5 A, DC 30 В)
|
|
23
|
DO2, NC
|
Релейный выход 3
NC (2 A, AC 230 В)
|
|
24
|
DO2, NO
|
Релейный выход 3
NO (2 A, AC 230 В)
|
|
25
|
DO2, COM
|
Релейный выход 3
Общий контакт (2 A, AC 230 В)
|
|
Аналоговые входы (AI)
|
|
3
|
AI0+
|
Дифф. вход, возможность переключения между током, напряжением Диапазон значений: 0 ... 10 В, – 10 ... +10 В, 0/2 ... 10 В, 0/4 ... 20 мА
|
|
4
|
AI0-
|
|
10
|
AI1+
|
Дифф. вход, возможность переключения между током, напряжением Диапазон значений: 0 ... 10 В, – 10 ... +10 В, 0/2 ... 10 В, 0/4 ... 20 мА
|
|
11
|
AI1-
|
|
50
|
AI2+/Ni1000
|
Потенциально связанный вход, возможность переключения между током, датчиками температуры типа PT1000, NI1000
Диапазон значений: 0/4 ... 20 мА,
PT1000 –50 ... +250 °C;
NI1000 –50 ... +150 °C
|
|
51
|
GND
|
Опорный потенциал AI2/внутренняя масса электроники
|
|
52
|
AI3+/Ni1000
|
Потенциально связанный вход для датчиков температуры типа PT1000, NI1000
Диапазон значений: PT1000 –
50 ... +250 °C; NI1000 –50 ... +150 °C
|
|
53
|
GND
|
Опорный потенциал AI3/внутренняя масса электроники
|
|
Аналоговые выходы (AO)
|
|
12
|
AO0+
|
Потенциально связанный выход свободно программируемый
Диапазон значений: 0 ... 10 В;
0/4 ... 20 мА
|
|
13
|
AO GND
|
Опорный потенциал AO0/внутренняя масса электроники
|
|
26
|
AO1+
|
Потенциально связанный выход свободно программируемый
Диапазон значений: 0 ... 10 В;
0/4 ... 20 мА
|
|
27
|
AO GND
|
Опорный потенциал AO1/внутренняя масса электроники
|
|
Интерфейс датчика температуры двигателя
|
|
14
|
T1 motor
|
Положительный вход для датчика температуры двигателя
Тип: PTC, датчик KTY, Thermo-Click
|
|
15
|
T2 motor
|
Отрицательный вход для датчика температуры двигателя
|
|
Питание
|
|
9
|
+24 V OUT
|
Выход питания
DC 24 В, макс. 200 мА
|
|
28
|
GND
|
Опорный потенциал питания/внутренняя масса электроники
|
|
1
|
+10 V OUT
|
Выход питания
DC 10 В ± 0,5 В, макс. 10 мА
|
|
2
|
GND
|
Опорный потенциал питания/внутренняя масса электроники
|
|
31
|
+24 V IN
|
Вход питания
DC 18 ... 30 В, макс. 1500 мА
|
|
32
|
GND IN
|
Опорный потенциал входа питания
|
|
35
|
+10 V OUT
|
Выход питания
DC 10 В ± 0,5 В макс. 10 мА
|
|
36
|
GND
|
Опорный потенциал питания/внутренняя масса электроники
|
