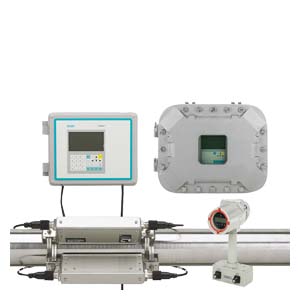

SITRANS FUG1010 (Газ)

SITRANS FUG1010



Вход



Диапазон потока

± 30 м/с, двунаправленный

Чувствительность

0.0003 м/с, не зависит от расхода

Минимальное давление

7 … 10 бар, типично (зависит от приложения и состава газа; пластиковые трубы обеспечивают работу при атмосферном давлении)

Размер трубы

25 мм…1.52 м (для других размеров - обратитесь на завод)

Аналоговые входы

Ток: 4x 4 …20 мА, программируемых (для корпуса IP65 (NEMA 7) 2x 4 …20 мА, программируемых)

Выход



Выходы

  • Ток: 2x 4 …20 мА, программир., стандартный
    Опционально дополнительно 2x, кроме IP65 (NEMA 7)
  • Напряжение: 2x 0 …10 V DC, программируемые через меню (Не для корпуса IP65 (NEMA 7))
  • 2x цифр. импульсных (квадра- турных) с откр. коллектором (нет для корпуса IP65 (NEMA 7))
  • 2x 0…5 кГц, квадратная импульсная волна ТТЛ +
    (нет для корпуса IP65 (NEMA 7))
  • 1x опцич. изолир. цифр. импульсн. & источник, только для корпуса IP65 (NEMA 7)
  • Последовательный порт RS232

Опциональные выходы

  • MODBUS (RS485/422/232)
    (не для IP65 (NEMA 7)

Ввод/вывод состояния/сигнализации

  • 4x программируемых реле формы C (не для корпуса IP65 (NEMA 7))
  • 4x программируемых замыкающих рутных реле, опция (не для корпуса IP65 (NEMA 7))
  • 2x оптическия связанных выходных логич. вентиля (только для корпуса IP65 (NEMA 7))
  • 1 вход переключателя сброса сумматора (не для корпуса IP65 (NEMA 7))
  • 1 вход переключателя удержания сумматора (не для корпуса IP65 (NEMA 7))
  • 1x опт. изолир. вход переключателя сброса сумматора (только для корпуса IP65 (NEMA 7))
  • 1x опт. изолир. вход переключателя удержания сумматора (только для корпуса IP65 (NEMA 7))

Погрешность



Типичная погрешность

1% …2% от текущих показаний объема (более высокая точность зависит от условий трубы и профиля потока)

Повторяемость

0.05%…0.1%, от текущих показаний объема, для скоростей
1.5…30 м/с (зависит от условий трубы)

Дрейф нуля

0.0003 м/с, при активном ZeroMatic Path

Часота обновления данных

5 Гц (опционально 80 Гц)

Номинальные рабочие условия



Степень защиты



  • Корпус для настенного монтажа

IP65 (NEMA 4X)

  • Компактный взрывонепронецаемый

IP65 (NEMA 7)

  • Взрывонепроницаемый для настенного монтажа

IP66 (NEMA 7)

Температура газа

-40 …+60 °C (для более высоких температур - обратитесь на завод)

Окружающая температура

-18 … +60 °C (0 … 140 °F)

Конструкция



Размеры

См. SITRANS F US Clamp-on „Системная информация и руководство по выбору“

Вес

См. чертежи

Питание



  • Для IP65 (NEMA 4X) и IP66 (NEMA 7)
  • 90 …240 V AC, 50 …60 Гц(30 VA) или 9…36 V DC (12 Вт)
  • Для IP65 (NEMA 7)
  • 90 …240 V AC, 50 …60 Гц (15 VA) или 9…36 V DC (10 Вт)

Индикация и управление



Память регистратора данных

1 МБайт, программируется на 17 функций данных

Дисплей



  • Корпуса IP65 (NEMA 4X) и IP66 (NEMA 7)

128 x 240 пиксельный ЖК-дисплей с подсветкой фона

  • Корпус IP65 (NEMA 7)

2 x 16 буквенно-цифровой ЖК- дисплей

Клавиатура



  • Корпуса IP65 (NEMA 4X) и IP66 (NEMA 7)

33 кнопки с тактильной обратной связью

  • Корпус IP65 (NEMA 7)

5 магнитных переключателей на датчиках Холла

Языковые опции

Английский, испанский, немецкий, итальянский, французский

Сертификаты и допуски



Нормирование для дисплейного вычислителя расхода IP65 (NEMA 4X)

FM и CSA

I.S. Class 1, 2, Div 1
N-I Class 1, Div 2
S Class 2, Div 2 (только FM)

ATEX

  • Расходомер:
    Ex II (1) G [EEx ia] IIC
    Ex II 3 (1) G EEx nC [ia] IIC T5
  • Преобразователи:
    Ex II 1 G EEx ia IIC T5
    Ex II 2 G EEx m II T5 (для использования с расходомером в безопасной зоне)

CCOE

EEx (ia)

CEPEL

  • Расходомер:
    [BR-Ex ia] IIC T6 (ожидается для 4-канального)
  • Преобразователи:
    BR-Ex ia IIC T6 IP65

ГОСТ

  • Расходомер:
    0ExiaIICT5
  • Преобразователи:
    Exia]IIC

Нормирование для компактного взрывонепроницаемого корпуса IP65 (NEMA 7)

FM и CSA

Ex Class 1, Div 1
D-I Class 2, Div 1
I.S. Class 1, Div 1
N-I Class 1, Div 2
S Class 2, Div 2 (только FM)

ATEX

  • Расходомер:
    Ex II 2 (1) G EEx d [ia] IIC T5
  • Преобразователи:
    Ex II 1 G EEx ia IIC T5

CCOE

EEx d

CEPEL

  • Расходомер:
    BR-Ex d [ia] IIC T6
  • Преобразователи:
    BR-Ex ia IIC T6 IP65

Нормирование для взрывонепроницаемого корпуса для настенного монтажа IP66 (NEMA 7)

FM и CSA

Ex Class 1, Div 1
D-I Class 2, Div 1
I.S. Class 1, Div 1
N-I Class 1, Div 2
S Class 2, Div 2 (только FM)

ATEX

  • Расходомер:
    Ex II (1) G [EEx ia] IIC
    Ex II 3 (1) G EEx nC [ia] IIC T5
    Ex II 2 (1) G EEx d [ia IIC] IIB T5
    Ex II 2 (1) G EEx d [ia IIC] IIB+H2 T5
  • Преобразователи:
    Ex II 1 G EEx ia IIC T5

CEPEL

  • Расходомер:
    [BR-Ex ia] IIC T6 (ожидается)
    BR-Ex nC [ia] IIC T6 (ожидается)
    BR-Ex d [ia IIC] IIB T6 (ожидается)
    BR-Ex d [ia IIC] IIB+H2 T6 (ожидается)
  • Преобразователи:
    BR-Ex ia IIC T6 IP65



Таблицы выбора преобразователя

Преобразователи высокой точности для стальной трубы с соотношением внешн. диаметр/толщина стенки >10

Преобразователь

Заказной код

Стенка трубы (мм)

Стенка трубы (дюймы)

Код размера

мин.

макс.

мин.

макс.

B1H

K

2.0

3.0

0.08

0.12

B2H

L

3.0

4.1

0.12

0.16

B3H

T

2.7

3.3

0.106

0.128

C1H

M

4.1

5.8

0.16

0.23

C2H

N

5.8

8.1

0.23

0.32

D1H

P

8.1

11.2

0.32

0.44

D2H

Q

11.2

15.7

0.44

0.62

D3H

U

7.4

9.0

0.293

0.354

D4H

R

15.7

31.8

0.62

1.25




Таблица выбора кабеля преобразователя

Коды кабеля преобразователя по длинам и типам

Длина кабеля, м

Стандартный
(оболочка из ПВХ)
-40…+80 °C

Погружаемый
(оболочка из
полиэтилена)
-40…+80 °C

Заполненный
(тефлоновая
оболочка)
-40…+200 °C

Бронированный
-40…+80 °C

Заказной код

6 (20)

K01

K11

K21

K31

15 (50)

K02

K12

K22

K32

30 (100)

K03

K13

K23

K33

46 (150)

K04

K14

K24

K34

61 (200)

K05

K15

K25

K35

91 (300)

K06

K16

K26

K36




Таблица выбора кабеля термосопротивления

Коды кабеля термосопротивления по длинам и типам

Длина кабеля, м

Стандартный (завернут
в тефлон)
-40 ... +200 °C

Погружаемый
(пресованная оболочка)
-40 ... +200 °C

Заказной код

6 (20)

R01

R11

15 (50)

R02

R12

30 (100)

R03

R13

46 (150)

R04

R14

61 (200)

R05

R15

91 (300)

R06

R16
