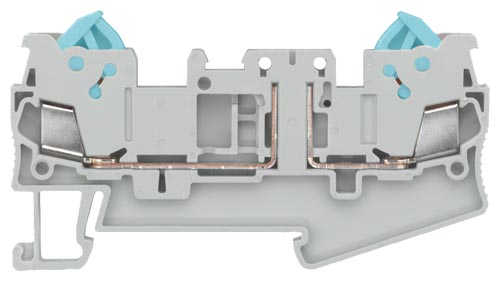

Клемма размер 1.5 mm²

8WH3 000-6AE00

8WH3 000-6AE00

Разъединительная клемма типоразмера 1.5 mm²

• Серый
• ширина 5.2 mm
• _CUR_US
• параметры соединения
• жесткий 0.25 ... 1.5 mm²
• гибкий 0.25 ... 1.5 mm²
• AWG 24-16
• I = 16 A
• U = 400 V
• ток и напряжение определяются используемым штекером
  • подробные сведения см. Технические данные

8WH3000-6AE00

Принадлежности

Секция

• Разделительная перегородка для клеммы типоразмера 1.5 до 2.5 mm² и трех точек подключения

Принадлежности

8WH9070-0KA00

• Наборный измерительный щуп для клемм типоразмера 5.2 mm

Принадлежности

8WH9010-0EB02

• Крышка,для клеммы типоразмера 1.5 до 2.5 mm² и трех точек подключения


Принадлежности

8WH9001-2AA00

• Сегмент крышки для клемм типоразмера 1,5 мм2
  с тремя или четырьмя зажимами

Принадлежности

8WH9001-0AA00

• Вставные элементы для штекерных зон

• разъединительный штекер

Принадлежности

8WH9040-0DB04

• проходной соединитель

Принадлежности

8WH9020-8AB00

• штекер с предохранителем
  без световой индикации

Принадлежности

8WH9040-3DB08

• штекер для электронных компонентов

Принадлежности

8WH9040-0BB00

Клемма типаразмер 2.5 mm²

8WH3 000-6AF00

Разъединительная клемма типоразмера 2,5 мм2

• серый
• ширина  6.2 mm
• параметры соединения
  • жесткий 0.5 ... 2.5 mm²
  • гибкий 0.5 ... 2.5 mm²
  • AWG 20-14
  • I = 16 A
  • U = 400 V
  • ток и напряжение определяются используемым штекером
    • подробные сведения см. Технические данные

8WH3000-6AF00

Принадлежности

Секция

• Секционирующая разделительная
  перегородка для клемм типоразмера 1,5-2,5 мм2 c тремя зажимами

Принадлежности

8WH9070-0KA00

• Наборный измерительный щуп
  для клемм шириной 6,2 мм

Принадлежности

8WH9010-0FB02

• Крышка для клемм
  типоразмера 2,5 мм2 c тремя зажимами

Принадлежности

8WH9000-2AA00

• Сегмент крышки для клемм типоразмера
  2,5 мм2 с тремя или четырьмя зажимами

Принадлежности

8WH9000-0AA00

• Вставные элементы для штекерных зон

• разъединительный штекер

Принадлежности

8WH9040-0DB04

• проходной соединитель

Принадлежности

8WH9020-8AB00

• штекер с предохранителем
  без световой индикации

Принадлежности

8WH9040-3DB08

• штекер для электронных компонентов

Принадлежности

8WH9040-0BB00

Принадлежности

Секционирующая разделительная
перегородка для клемм типоразмера 1,5-2,5 мм2 c тремя зажимами

8WH9070-0KA00

Наборные измерительные щупы

Версии

• для клемм шириной 5.2 mm

8WH9010-0EB02

• для клемм шириной 6.2 mm

8WH9010-0FB02

Крышкаи

Версии

• для клемм типоразмера 1,5 мм2 c тремя зажимами

8WH9001-2AA00

• для клемм типоразмера 2,5 мм2 c тремя зажимами

8WH9000-2AA00

Сегмент крышки

Версии

• для клемм типоразмера 1,5 мм2 с тремя или четырьмя зажимами

8WH9001-0AA00

• для клемм типоразмера 2,5 мм2 с тремя или четырьмя зажимами

8WH9000-0AA00

Вставные элементы для штекерных зон

Версии

8WH9 040-0DB04

• разъединительный штекер

оранжевый

8WH9040-0DB04

8WH9 020-8AB00

• проходной соединитель
  • серый
  • I_max: 16 A
  • для клемм шириной 6.2 mm

8WH9020-8AB00

8WH9 040-3DB08

• штекер с предохранителем без световой индикации
  • черный
  • I_max: 6.3 A

8WH9040-3DB08

Примечание

• G-предохранители должны быть выбраны в соответствии с максимальными  мощностями потерь. В зависимости от применения и способа установки, должны быть проверены условия нагрева в закрытых держателях предохранителей .
• Повышенная температура окружающей среды, представляют собой дополнительную нагрузку на предохранители. Следовательно, в таких случаях применения требуется  кроме того  корректировкиа номинального тока

8WH9 040-0BB00

• штекер для электронных компонентов

−Iмакс.: 6 A, зависит от мощности потерь электронных компонентов,
макс. 1 Вт при отдельном размещении
−маркируются ZBF 5

8WH9040-0BB00
