Секции изменения направления доступны в следующем исполнении:

• угловые секции со стандартным или заказным углом
• Z-образные секции
• T-образные секции
• крестообразные секции
• гибкие секции до 800 A.
• исполнение для вертикальной или горизонтальной установки

Оснащение

Гибкие медные проводники на гибких секциях изменения направления.
Угловые секции с проектируемым углом доступны с фиксированным углом 90° или с изменяемым углом по 5 ° от 85° до 175°.
Все угловые и Z-образные секции поставляются
• со стандартной длиной плеча 0,36 м
• с одной или двумя длинами плеча на выбор от 0,36 м до 1,25 м.
Секции изменения направления поставляются с 1 стыковочным узлом.

Степень защиты:  стандартно IP52.  С помощью дополнительных принадлежностей может быть увеличена до IP54 или IP55.

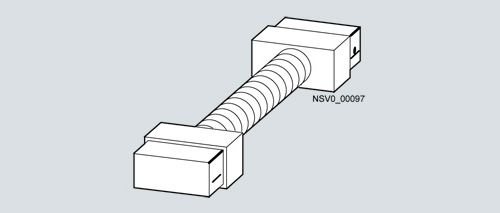

Гибкая секция изменения направления

BD2-...-R

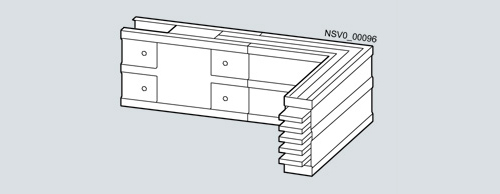

Угловые секции

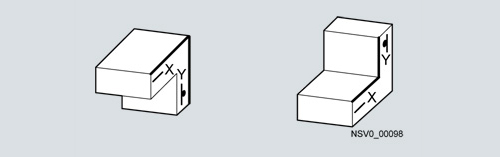

Слева: вертикальный угол, назад;
BD2.-...-LH, BD2.-...-LH-X*, BD2.-...-LH-Y*, BD2.-...-LH-X*/Y*
Справа: вертикальный угол, вперед;
BD2.-...-LV, BD2.-...-LV-X*, BD2.-...-LV-Y*, BD2.-...-LV-X*/Y*

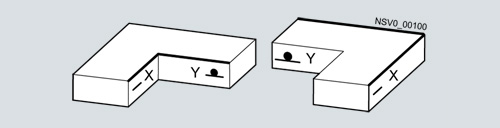

Слева: горизонтальный угол, вправо;
BD2.-...-LR, BD2.-...-LR-X*, BD2.-...-LR-Y*, BD2.-...-LR-X*/Y*
Справа: горизонтальный угол, влево;
BD2.-...-LL, BD2.-...-LL-X*, BD2.-...-LL-Y*, BD2.-...-LL-X*/Y*

Z-образные секции

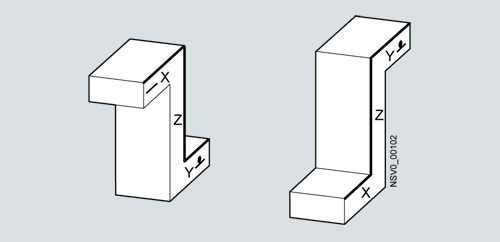

Слева: вертикальные BD2.-...-ZH-Z*, BD2.-...-ZH-X*/Y*/Z* (назад)
Справа: вертикальные BD2.-...-ZV-Z*, BD2.-...-ZV-X*/Y*/Z* (вперед)

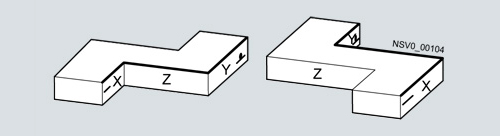

Слева: горизонтальные BD2.-...-ZR-Z*, BD2.-...-ZR-X*/Y*/Z* (вправо)
Справа: горизонтальные BD2.-...-ZL-Z*, BD2.-...-ZL-X*/Y*/Z* (влево)

T-образные секции

Слева: вертикальные BD2.-...-TH (назад)
Справа: вертикальные BD2.-...-TV (вперед)

Слева: горизонтальные BD2.-...-TR (вправо)
Справа: горизонтальные BD2.-...-TL (влево)

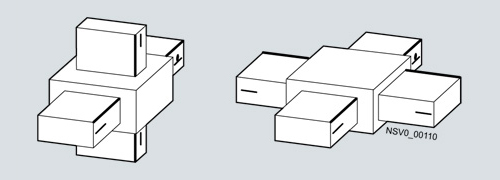

Крестообразные

Слева: вертикальная BD2.-...-KVH (вперед + назад)
Справа: горизонтальная BD2.-...-KRL (вправо + влево)

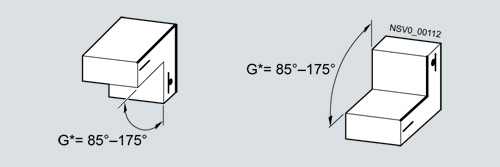

Угловые секции с проектируемым углом от 85° до 175°

Слева: вертикальная, назад; BD2.-...-LH-G*, BD2.-...-LH-X*-G*,
BD2.-...-LH-Y*-G*, BD2.-...-LH-X*/Y*-G*
Справа: вертикальная, вперед; BD2.-...-LV-G*, BD2.-...-LV-X*-G*,
BD2.-...-LV-Y*-G*, BD2.-...-LV-X*/Y*-G*

Слева: горизонтальная, вправо; BD2.-...-LR-G*, BD2.-...-LR-X*-G*,
BD2.-...-LR-Y*-G*, BD2.-...-LR-X*/Y*-G*
Справа: горизонтальная, влево; BD2.-...-LL-G*, BD2.-...-LL-X*-G*,
BD2.-...-LL-Y*-G*, BD2.-...-LL-X*/Y*-G*
