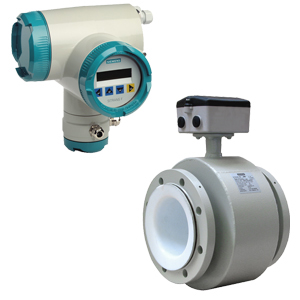

Принцип измерения

магнитно-индуктивный с пульсирующим переменным полем

Возбуждение магнитного поля

автоматическая синхронизация питания или внутренний таймер с питанием постоянным током

• питание AC 50 Гц

биполярное (16,7 Гц )
биполярное с предварительным
импульсом (10 Гц )
биполярное (8,33 Гц )

• питание AC 60 Гц

униполярное (20 Гц )
униполярное с предварительным
импульсом (12 Гц )
униполярное (10 Гц )

Выходы

Электрическая
изоляция

Выходы гальванически отделены от блока питания и друг от друга,
допускается макс. 60 V к PE/выравниванию потенциалов

Выход тока

0/4 ... 20 мА

Только 20 мА / приборы HART
(7ME503.-0.... или 7ME503.-2....)

• cигнал

• верхнее предельное значение

0/4 ... 20 мА , по выбору

• отказ

20 ... 22,5 мА

• нагрузка

3,6, 20 или 24 мА

• не искробезопасный выход

макс . 600 Ω, макс . напряжение
нагрузки DC 15 V

• искробезопасный выход

макс . 350 Ω, макс . напряжение
нагрузки DC 8,5 V

• для коммуникации через HART

≥ 250 Ω

Коммуникация

через аналоговый выход с соединительным модулем РС или
коммуникатор HART

• протокол

HART, версия 5.1

Цифровой выход

Сигнал

• не искробезопасный выход

может конфигурироваться как активные и пассивные сигналы

• активный сигнал

DC 24 V, ≤24 мА , R i = 170 Ω

• пассивный сигнал

открытый коллектор , макс . DC 30 V, 200 мА

Выходная конфигурация

• импульс

• значимость импульсов

≤5000 импульсов /

• длительность импульса

≥ 0.1 мсек

• частота предельного значения

≤ 10,000 Гц

• предельные значения

предельные значения для скорости и количества расхода , направления протока , тревоги

Цифровой выход 2 ()
( 7ME503.-1....)

Реле

функция размыкателя или замыкателя

• расчет параметров

• не искробезопасный выход

макс . 5 W, макс . AC/DC 50 V, макс. 200 мА

• выходная конфигурация

предельные значения для скорости и количества расхода, направления протока, тревоги

Цифровой вход ( опция для
цифрового выхода 2)
( 7ME503.-2....)

не искробезопасный

• входная функция может
  конфигурироваться как High-Active
  или Low-Active

заданное измеренное значение или
счетчик на ноль

• напряжение сигнала

макс . DC 30 V, R i = 3 k:
High-Pegel: +11 ... + DC 30 V
Low-Pegel: -30 ... + DC 5 V

Для приборов PROFIBUS

PROFIBUS PA ( приборов PROFI-BUS
7ME503.-1....)

• коммуникация

уровень 1 и 2 по PROFIBUS PA
передача по IEC 1158-2
уровень 7 ( протокола ) по
PROFIBUS PA и DP V1 (EN 50170)
класс приборов B, профиль 3.0
макс. 4 одновременных соединения C2

• напряжение шины

• не искробезопасный выход

допускается DC 9 ... 32 V

• расход тока шиной

10 мА ; ограничение до ≤15 мА в случае отказа ограничения тока

Точность при эта онных условиях

Допуск измерения импульсного выхода

• при v > 0,25 м / (0.82 ft/s)

≤±0,5% от измеренного значения
±0,0012 м /

• With v < 0.25 m/s (0.82 ft/s)

±0,0025 м /сек

Допуск измерения аналогового
выхода

как импульсный выход плюс ±0.1% погрешность преобразования ±20 µA

Воспроизводимость

0,2% от измеренного значения

Эталонные условия

• температура процесса

25 °C ±5 °C (77 °F ±41 °F)

• Окружающая температура

25 °C ±5 °C (77 °F ±41 °F)

• время нагрева

мин . 30 мин

• монтажные условия

участок впускной трубы ≥10 x DN

участок выпускной трубы ≥5 x DN

Монтаж по центру в трубе

• вещество

вода без газообразных или твердых
примесей

• проводимость

> 200 µS/cm

• частота магнитного тока

двухполюсная с предварительным
импульсом

Рабочие ус овия

Условия монтажа

см . также Измерительный датчик

Окружающая температура

• раздельная версия

• -20 ... +60 °C (-4 ... +140 °F)

• компактная версия

• -20 ... +60 °C (-4 ... +140 °F), температура процесса до 60 °C (до 140 °F)

• модуль индикации

0 ... 50 °C (32 ... 122 °F)

Хранение

-25 ... +80 °C (-13 ... +176 °F)

Класс защиты

IP67 / NEMA 4X

Электромагнитная совместимость
(ЭМС)

• излучение помех

по EN 61326 при использовании в
промышленных зонах

• помехоустойчивость

по EN 61326 при использовании в
промышленных зонах NAMUR NE21 при использовании в жилом секторе

Свойства измеряемой среды

• температура процесса для
  компактной версии

-20 ... +130 °C в зависимости от измерительного датчика и внешней
температуры

Мин . проводимость вещества

• для измерительного датчика SI-TRANS F M 911/E

≥0,1 µS/c , в зависимости от вещества и диаметра

Конструкция

Вес измерительный преобразователь

4,4 кг

Компактные версии

измерительный преобразователь жестко смонтирован на измерительной трубе

Раздельная версия

измерительный преобразователь должен быть подключен экранированным кабелем к
исзмерительному датчику

Макс . длина кабеля

100 м

Корпус

алюминиевое литье под давлением, окрашенный

Элементы индикации и
управления

Общая индикация

ЖКД , фоновая подсветка,  две строки по 16 знаков

Универсальная индикация для

расхода, количества, скорости протока

Элементы управления

4 клавиши для ввода параметров

Питание

как указано на типовой табличке

• питание AC

AC 100 ... 250 V ±15%, 47 ... 63 Гц

• расход тока

около 120 ... 630 VA, в зависимости от измерительного датчика и
диаметра

Отказ тока

шунтирование мин . одного цикла питания (> 20 мсек )

Главный предохранитель

AC 100 ... 230 V: T1.6A

Предохранитель магнитного тока

F5A / 250 V

Сертификаты и допуски

Руководство по приборам давления

Прибор не подлежит руководству по приборам давления
