Отводные блоки в пластиковом корпусе

Общие характеристики для всех версий:

• Корпус из литого пластика
• Частично прозрачная крышка для аппаратов защиты
•  Съем энергии через пружинные посеребренные контакты.
•  Надежное исключение неправильной установки.
• Ввод кабеля производится с одной стороны (пластиковые резьбовые сальниковые вводы с разгрузкой натяжения заказываются отдельно от коробки).
• Открывать и закрывать коробку и подключать кабель можно только сняв коробку с шинопровода.
•  Соединительный кабель при необходимости крепится дополнительно .

Отводные блоки, оснащенные:

• Один типоразмер на 1 цилиндрический предохранитель (10 ммх 38 мм), с произвольной транспозицией фаз L1, L2 или L3
• Один типоразмер на 3 цилиндрических предохранителя (10 мм х 38 мм)
• Один типоразмер на 3 условных модуля (1 модуль (TE) = 18 мм)
  Предлагаются четыре варината с цоколями для предохранителей,
  с модульными автоматами для защиты линий, розетками с защитным контактом и розетками CEE до 32 А , включительно

BD01-AK01X/ZS

BD01-AK02X/ZS3

BD01-AK02M0/A323

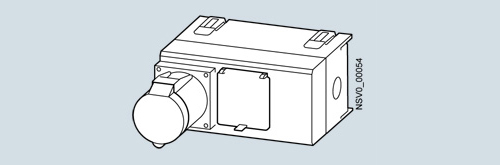

BD01-AK02M0/CEE165A163

Отводные блоки индивидуального оснащения

• Один типоразмер на 3 условных модуля, обслуживаемый
  снаружи через откидную крышку (1 модуль (TE) = 18 мм).
• Можно устанавливать аппараты (напр., модульные автоматы
  защиты линий) согласно DIN 43871 до 32 A ,включительно.

BD01-AK02M0/F

Отводные блоки в алюминиевом корпусе:

Общие характеристики для всех версий

• Корпус из элоксированного алюминия и изоляционного
  материала по торцам и сзади.
•  Встроенная DIN-рейка для установки аппаратов.
•  Съем энергии через пружинные посеребренные контакты .
•  Встроенный в ответвительную коробку разъединитель обесточивает коробку при открывании крышки.
•  Установка и удаление с точки ответвления возможны только при открытой крышке (при отведенных внутрь контактах) .
•  Надежное исключение неправильной установки.
•  Возможность ввода кабеля с трех направлений (использоватьрезьбовые пластиковые сальниковые вводы с разгрузкой
  натяжения, заказываются отдельно от коробки).
•  Возможность комбинирования с аппаратными коробками для расширения функциональных возможностей.
•  Соединительные кабели при необходимости крепятся дополнительно.

Отводные блоки, оснащенные:

• Два типоразмера на 4 TE или 8 TE (1 TE = 18 мм).
• Различные варианты с цоколями для предохранителей, модульными автоматами защиты до 63 A, включительно, с розетками с защитным контактом и розетками CEE до 32 A, включительно.
• С отсеком для аппаратов в исполнениях с модульными автоматами защиты линий.

BD01-AK1M1/A163

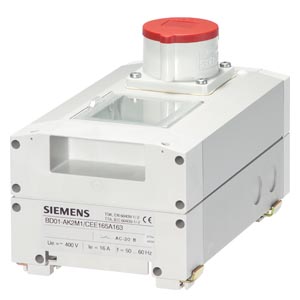

BD01-AK2M1/CEE165A163

Отводные блоки индивидуального оснащения

• Два типоразмера на 4 TE и 8 TE (1 TE = 18 мм)
• С аппаратным отсеком наружного обслуживания или без него
  (два типоразмера на 4 TE и 8 TE)
•  Можно устанавливать аппараты (напр., модульные автоматы
  защиты линий) согласно DIN 43871 до 63 A ,включительно.

BD01-AK1M1/F
