(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты IP20
IP21 опция M21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 110 kW до 132 kW
от 660 V до 690 V, от 75 kW до 132 kW
Ввод питания сверху (опция M13), Двигатель подключен сверху

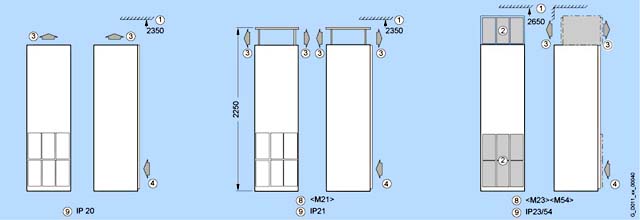

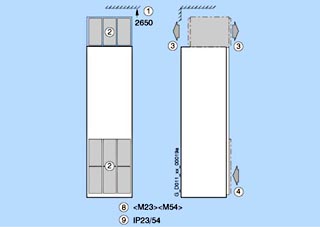

Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21 опция M21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 110 kW до 132 kW
от 660 V до 690 V, от 75 kW до 132 kW
Ввод питания сверху (опция M13), Двигатель подключен снизу
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 110 kW до 132 kW
от 660 V до 690 V, от 75 kW до 132 kW
Ввод питания снизу, Двигатель подключен сверху (опция M78)
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, 160 kW
от 660 V до 690 V, от 160 kW до 315 kW

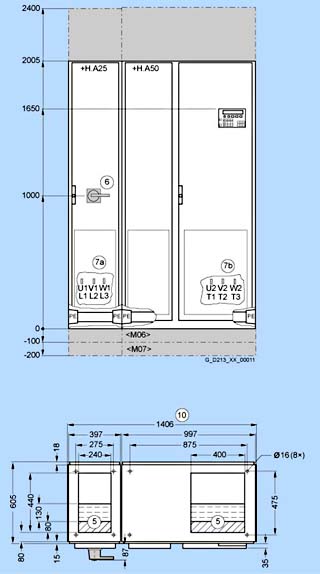

Ввод питания снизу, Двигатель подключен снизу
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP20
IP21 опция М21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.

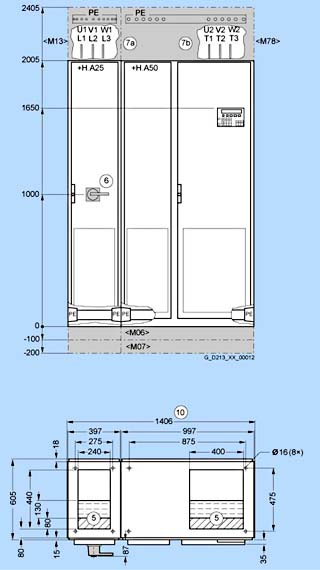

380 V to 480 V, 160 kW
660 V to 690 V, 160 kW to 315 kW

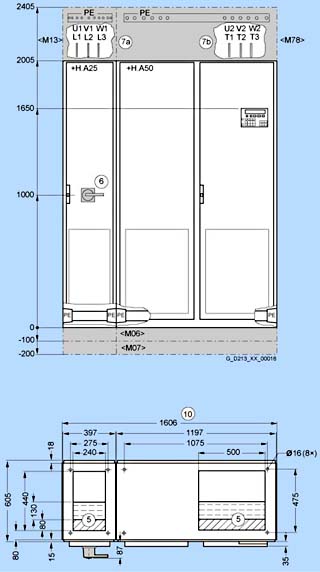

Ввод питания сверху (опция M13),
Двигатель подключен сверху (опция M78)
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, 160 kW
от 660 V до 690 V, от 160 kW до 315 kW

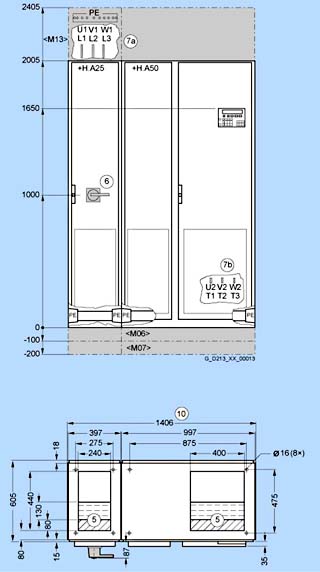

Ввод питания сверху (опция M13), Двигатель подключен снизу
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, 160 kW
от 660 V до 690 V, от 160 kW до 315 kW

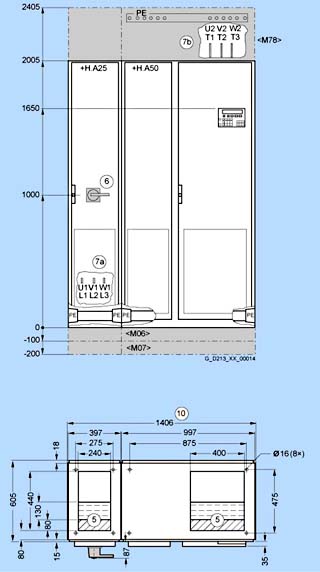

Ввод питания снизу, Двигатель подключен сверху (опция M78)
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.

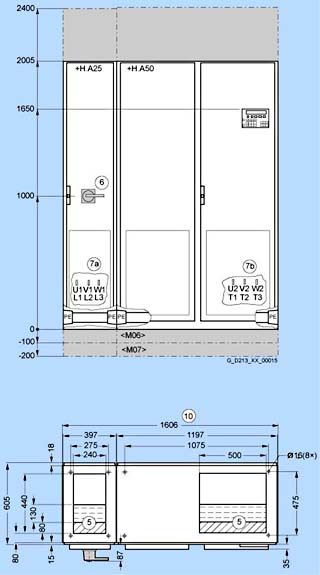

от 380 V до 480 V, от 200 kW до 250 kW

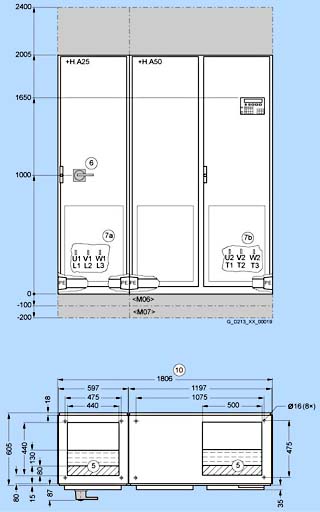

Ввод питания снизу, Двигатель подключен снизу
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP20
IP21 опция М21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 200 kW до 250 kW

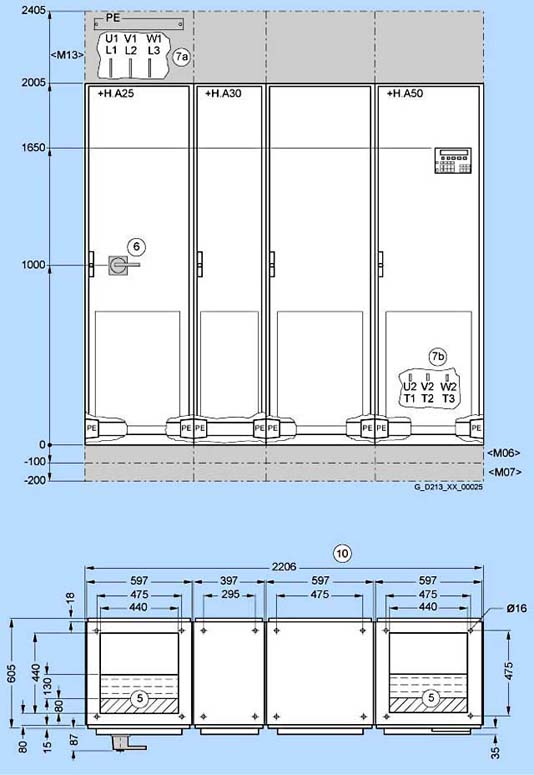

Ввод питания сверху (опция M13), Двигатель подключен сверху (опция M78)
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.

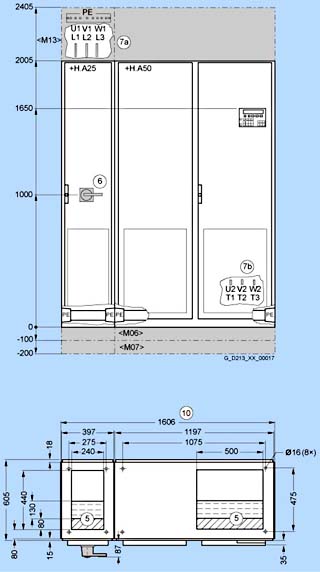

от 380 V до 480 V, от 200 kW до 250 kW
Ввод питания сверху (опция M13), Двигатель подключен снизу
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.

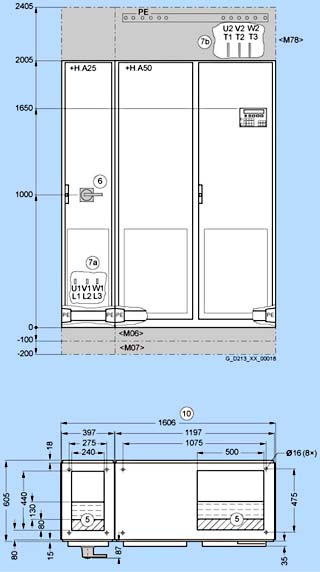

от 380 V до 480 V, от 200 kW до 250 kW
Ввод питания снизу, Двигатель подключен сверху (опция M78)
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 315 kW до 450 kW
от 660 V до 690 V, от 400 kW до 560 kW
Ввод питания снизу, Двигатель подключен снизу
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP20
IP21 опция М21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 315 kW до 450 kW
от 660 V до 690 V, от 400 kW до 560 kW
Ввод питания сверху (опция M13), Двигатель подключен сверху (опция M78)
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 315 kW до 450 kW
от 660 V до 690 V, от 400 kW до 560 kW
Ввод питания сверху (опция M13), Двигатель подключен снизу
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.

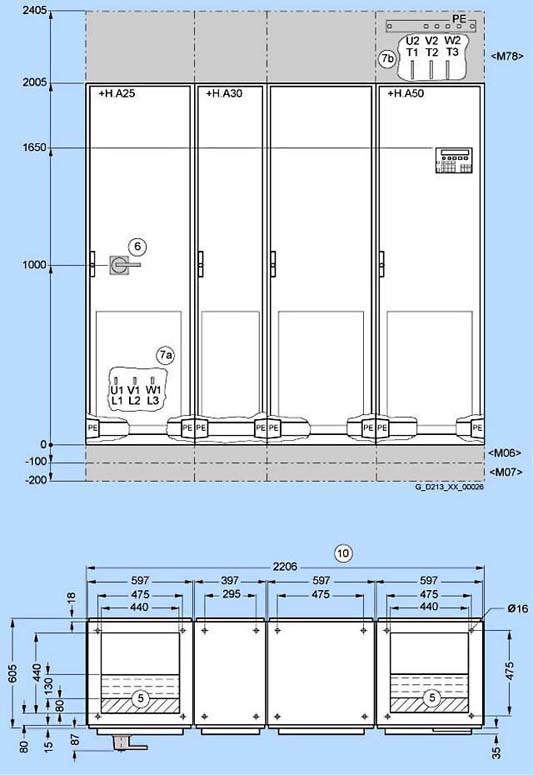

от 380 V до 480 V, от 315 kW до 450 kW
от 660 V до 690 V, от 400 kW до 560 kW
Ввод питания снизу, Двигатель подключен сверху (опция M78)
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.

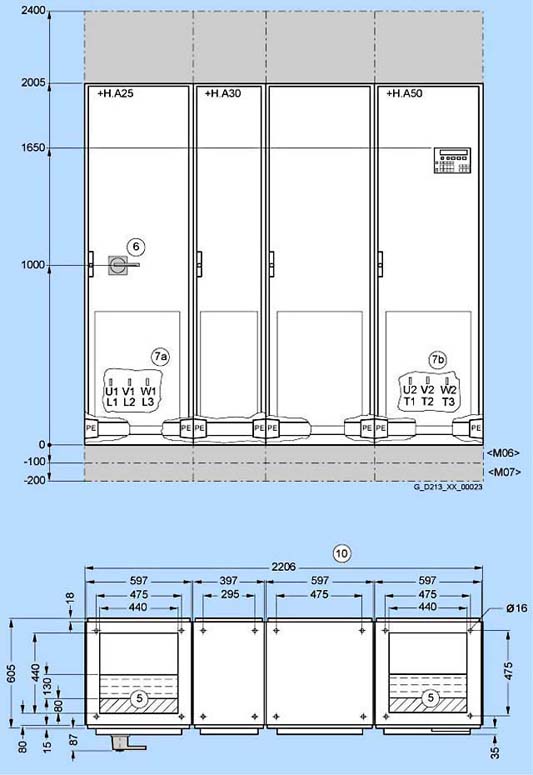

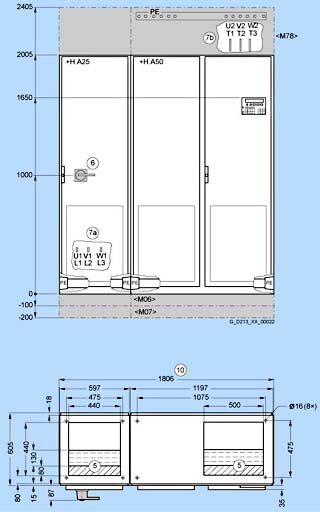

от 380 V до 480 V, от 560 kW до 800 kW
от 660 V до 690 V, от 710 kW до 1200 kW
Ввод питания снизу, Двигатель подключен снизу
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP20
IP21 опция М21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.

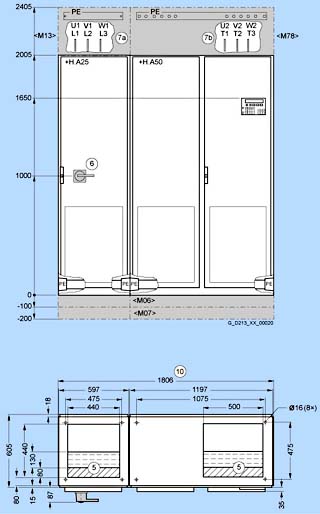

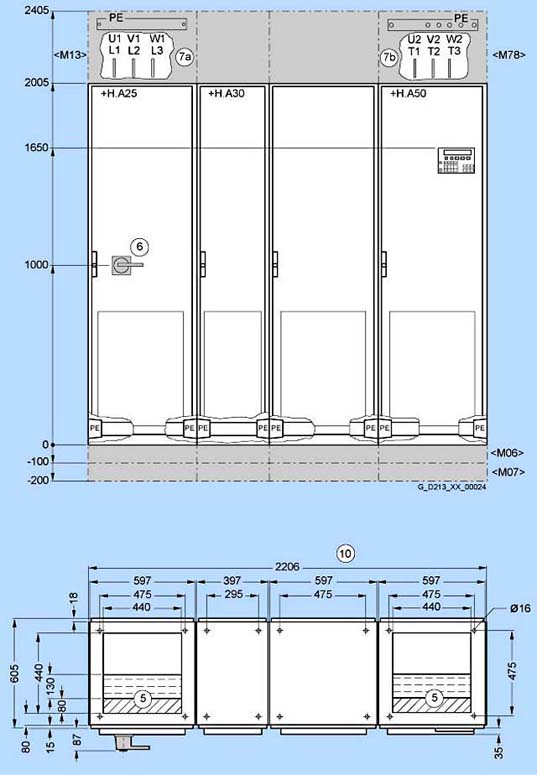

от 380 V до 480 V, от 560 kW до 800 kW
от 660 V до 690 V, от 710 kW до 1200 kW
Ввод питания сверху (опция M13), Двигатель подключен сверху (опция M78)
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 560 kW до 800 kW
от 660 V до 690 V, от 710 kW до 1200 kW

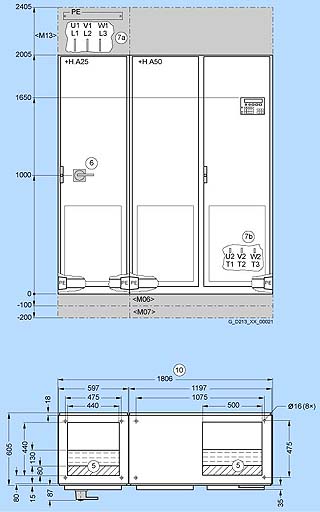

Ввод питания сверху (опция M13), Двигатель подключен снизу
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.
от 380 V до 480 V, от 560 kW до 800 kW
от 660 V до 690 V, от 710 kW до 1200 kW
Ввод питания сверху (опция M13), Двигатель подключен сверху (опция M78)
Степени защиты
Обозначения
(1) Минимальная высота потолка при настенной установке
(2) Вентиляционная решетка
(3) Зона выхода воздуха
(4) Зона входа воздуха
(5) Ввод кабеля возможен в пределах затемнённой области
(6) Главный выключатель (см опцию L26)
(7) Силовое подключение (7a: источник питания, 7b: мотор)
(8) Опции степеней защиты
(9) Степени защиты
IP21
IP23 опция M23
IP54 опция M54
(10) Транспортировочное устройство
Опции показаны на сером фоне.
Механические параметры подключения
В последующей таблице указаны рекомендуемые или максимальные допустимые подключения кабелей питания и кабелей двигателя.
Рекомендованные сечения приведены для указанных в спецификации предохранителей, для одного трехпроводного кабеля и температуре окружающей среды 40 °C
В случае других условий (маршрута прокладки, укладки и вязки кабелей, температура окружающей среды), должна быть проведена инженерная проработка задачи.
