8GK9 650-0KK00

Держатели сборных шин

с соответствующим несущим стальным листом

Версии

• 1-полюсный
  • для медных сборных шин 12 x 5 (10) мм20 x 5 (10) мм, 30 x 5 (10) мм
  • высота 150 mm

5SH3506

• 5-полюсный
  • расстояние между сборными шинами 40 мм
  • расстояние между сборными шинами 40 мм и для монтажа предохранителей−выключателей−разъединителей 3NP
  • высота 300 mm

8GK9650-0KK00

• 3-полюсный
  • расстояние между сборными шинами 60 мм
  • для медных сборных шин 12 х 5 (10) мм, 20 х 5 (10) мм, 30 х 5 (10) мм
  • для установки непосредственно на траверсы

8GK9711-0KK03

Медные сборные шины

Версии

• поперечное сечение 12 х 5 мм, сила тока 250 A

• длина 250

8GK9731-0KK10

• длина 500

8GK9731-0KK20

• длина 750

8GK9731-0KK30

• длина 1000

8GK9731-0KK40

• длина 1250

8GK9731-0KK50

• поперечное сечение 20 х 5 мм, сила тока 320 A

• длина 250

8GK9733-0KK10

• длина 500

8GK9733-0KK20

• длина 750

8GK9733-0KK30

• длина 1000

8GK9733-0KK40

• длина 1250

8GK9733-0KK50

• поперечное сечение 30 х 5 мм, сила тока 450 A

• длина 250

8GK9735-0KK10

• длина 500

8GK9735-0KK20

• длина 750

8GK9735-0KK30

• длина 1000

8GK9735-0KK40

• длина 1250

8GK9735-0KK50

• поперечное сечение 30 × 10 мм, 630 A

• длина 250

8GK9736-0KK10

• длина 500

8GK9736-0KK20

• длина 750

8GK9736-0KK30

• длина 1000

8GK9736-0KK40

• длина 1250

8GK9736-0KK50

8GK9 910-0KK30

Опоры для крышки незадействованных модулей

• удлиненное исполнение
• материал: пластмасса
• 1 комплект = 4 штуки

8GK9910-0KK30

8GK9 910-0KK10

Шина N-/P

• для установки на вертикальные траверсы
• с 2 х 29 зажимами по 16 мм2
• длина  250 мм

8GK9910-0KK10

8GK9 910-0KK11

Шина N-/PE во втычном исполнении

Версии

• с 6−ю винтовыми зажимами от 2,5 до 16 мм2 и 21 втычным зажимом от 1,5 до 4 мм2 для установки на вертикальные траверсы с наклоном в 30 градусов

8GK9910-0KK11

• с 6−ю винтовыми зажимами от 2,5 до 16 мм2 и 21 втычным зажимом от 1,5 до 4 мм2 ,шина N с 2 винтовыми зажимами от 2,5 до 16 мм2 и 10 втычными зажимами от 1,5 до 4 мм2 для установки на вертикальные траверсы с наклоном в 30 градусов

8GK9910-0KK12

8US19 21-2AA00

Клеммы для присоединения проводов круглого сечения

Версии

• толщина шины 5 мм

• поперечное сечение присоединения 1.5 ... 16 mm²

8US1921-2AA00

• поперечное сечение присоединения 1.5 ... 35 mm²

8US1921-2AB00

• поперечное сечение присоединения 16 ... 70 mm²

8US1921-2AD00

• поперечное сечение присоединения 16 ... 120 mm²

8US1921-2AC00

• толщина шины 10 мм

• поперечное сечение присоединения 1.5 ... 16 mm²

8US1921-2BA00

• поперечное сечение присоединения 1.5 ... 35 mm²

8US1921-2BB00

• поперечное сечение присоединения 16 ... 70 mm²

8US1921-2BD00

• поперечное сечение присоединения 16 ... 120 mm²

8US1921-2BC00

8GK9 920-0KK24

Комплект запасных дверных шарниров

• для распределительных шкафов напольного и настенного исполнения
• 1 комплект = 2 штуки

8GK9920-0KK24

8GK9 910-0KK00

Полоса-заглушка

цвет RAL 7035 (цвет: светло−серый))

Версии

• для 12 TE (1 TE = 18 мм)

8GK9910-0KK00

• длина 1 м, без предварительных насечек для уменьшения длины

8GK9910-0KK01

Набор соединительных элементов, IP43/IP55

• для установки корпусов рядом друг с другом
• винты, шайбы, гайки и уплотнительная лента, рулон 10 м

8GK9920-0KK31

Примечание

При электрическом соединении необходим проходной фланец!

8GK9 910-1KK80

Держатель проводов

• для DIN−рейки
• 1 комплект = 10 штук

8GK9910-1KK80

8GD9 290

Запасной ключ

для системы замков с ключами с двойной бородкой

8GD9290

8GK9 910-0KK34

Хомут для установки DIN-рейки

для утопленной установки DIN−рейки

8GK9910-0KK34

Стандартная DIN- рейка

• Изолированая для утопленной установки
• Ширина 250 mm

8GK9910-0KK35

8GK9 910-0KK26

Винты-защелки

• материал: пластмасса
• цвет RAL 7035

8GK9910-0KK26

8GK9 910-0KK27

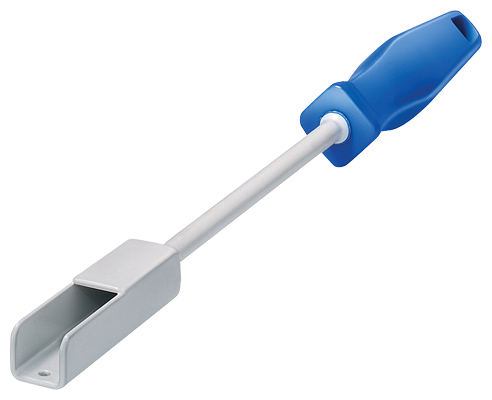

Монтажный инструмент

• для опор
• короткое и длинное исполнение
• с эргономичной ручкой

8GK9910-0KK27

A630 рым-болт

8GK9918-0KK00
