Система

Новая система распределительных шкафов фирмы Siemens, базирующаяся на опыте, полученном на протяжении нескольких десятилетий, построена на модульном принципе.

Особенное внимание было уделено удовлетворению требований, основанных на индивидуальных навыках в области инсталляции.

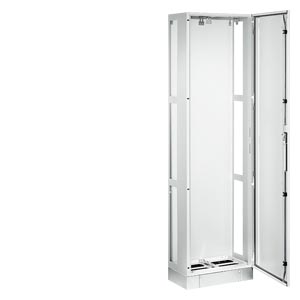

Система включает в себя пустые распределительные шкафы в виде Flat Pack (поставка отдельных частей для самостоятельной сборки, смотри также часть 3) со степенью защиты IP43, предварительно собранные пустые распределительные шкафы со степенью защиты IP55, монтажные комплекты для проектных решений и индивидуальной компоновки, а также обширную программу принадлежностей.

Корпус

Материал: электролитически оцинкованная листовая сталь, порошковое покрытие.

Толщина металла: степень защиты IP43/IP55 корпус 1 мм, дверь 1 мм

цвет: RAL 7035 (цвет: светло−серый). Другие цвета RAL по запросу.

Монтажные комплекты

Монтажные комплекты состоят из листовой стали, оцинкованной по методу Сендзимира, и пластмассовых панелей для установки разнообразных устройств, например, коммутационной и модульной электроустановочной техники.

Самыми большими коммутационными аппаратами, встраиваемыми в напольный шкаф ALPHA 630 − DIN, являются коммутационные аппараты фирмы Siemens до максимального номинального тока 630 A.

Размеры шкафов

Все размеры указаны в мм

высота: внутренний размер: 1800 внешний размер с цоколем: 1950

ширина (внутренние/наружные размеры): 250/300, 500/550, 750/800

глубина (внешний размер): 210, 250, 320

Монтажные комплекты с шагом растра высота x ширина: 150 x 250
