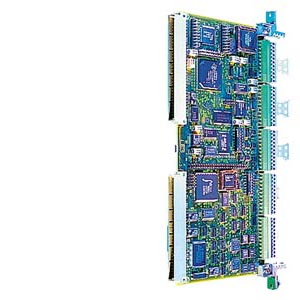

С помощью T400 можно создавать дополнительные технологические функции, например, для регулирования движения и положения, для намоточных устройств, лебедок, синхронного и позиционного регулирования, подъемных механизмов и управляющих функций привода. Наиболее часто востребуемые дополнительные технологические функции предлагается программировать как готовые стандартные проекты.

Пользователи, которые реализуют специализированные использования или хотят самостоятельно продавать свои технологические ноу-хау, могут создавать собственные технологические решения на T400 с помощью языка проектирования CFC, который поддерживается SIMATIC ^® STEP ^® 7.

Технологические функции проектируются с помощью CFC. Процессор обрабатывает эти функции. Таймерный интервал регулирования составляет около 1 мс. Работающий почти без задержки параллельный интерфейс (Dual-Port-Ram) дает возможность обмена данными между основным прибором и T400. Все сигналы можно подключать непосредственно к клеммам на T400. Для импульсного блока питания в наличии имеется 15 V/100 mA.

Если требуется управлять двоичными входами и выходами, необходимо подготовить внешнее напряжение DC 24 V. DC 24 V можно получить также и от основного прибора, на при условии, что суммарный ток на клеммах не превысит 150 mA.

Параметрирование проектирования производится с помощью:

Устройства управления и параметрирования PMU

• Панели управления и контроля OP1S
• Персонального компьютера с помощью программы SIMOVIS ^{1 )} на основном приборе
• Интерфейсного модуля
• измененные параметры можно занести в энергонезависимую память EEPROM.

T400 может быть встроен в бокс электроники преобразователя SIMOREG. Для встройки требуется адаптер монтажной шины (LBA).
