Обзор

Плата управления с цифровым интерфейсом заданного значения для гидравлических линейных приводов HLA/аналоговых приводов ANA

Гидравлический линейный привод (HLA)

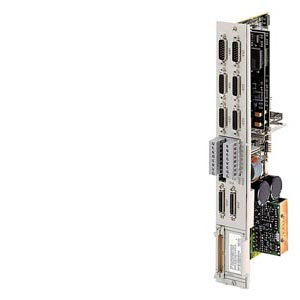

Цифровая плата управления SIMODRIVE 611 HLA разработана для управления и регулирования электрогидравлических регулировочных вентилей в гидравлических линейных осях в комбинации с SINUMERIK 840D. С помощью этой платы можно управлять макс. двумя гидравлическими осями. При установке в универсальный корпус шириной 50 мм получается модуль HLA.
Модуль HLA в структуре привода SIMODRIVE 611 digital может использоваться многократно.

Как с механическими, так и с электрическими интерфейсами - приборной шиной, шиной привода и шиной промежуточного контура – этот модуль наряду с модулями с электрических осей привода может быть напрямую интегрирован в структуру приводов SIMODRIVE 611.

Плата управления HLA содержит структуры управления для электрогидравлического контура управления с высокодинамичными характеристиками. Из внешнего питания постоянного напряжения (к примеру, SITOP power см. руководство по проектированию) с номинальным напряжением 26,5 В плата управления HLA создает силовое питание для регулировочных вентилей и для запорных вентилей.

Чисто гидравлические компоненты, рассчитанные на работу с ЧПУ, предоставляются пользователем.

Аналоговая ось (ANA)

С помощью платы управления HLA можно управлять и аналоговыми осями с интерфейсом заданного значения числа оборотов ± 10 В. Для этого соответствующая ось должна быть выбрана через конфигурацию приводной шины с ANA. В этом случае в макроструктуре управление работает как цифрово-аналоговый преобразователь для заданного значения и передает информацию положения от датчика через шину привода на регулятор положения в SINUMERIK 840D.

Аналоговая ось может использоваться значительно шире, чем цифровая ось. Она может быть запрограммирована как цифровая интерполирующая траекторная ось или шпиндель. Чистые функции цифрового управления приводами SIMODRIVE 611 конечно невозможны для внешних модулей приводов с соединением через аналоговый интерфейс заданного значения числа оборотов. В этом случае речь идет о функциональных возможностях, которые используют внутриосевую обратную связь и коммуникацию через шину привода, к примеру, SINUMERIK Safety Integrated. Для внешних приводных устройств при необходимости предусмотреть отдельные меры ЭМС.
