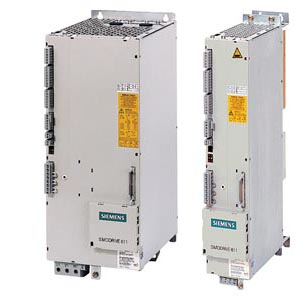

Через модули питания структура приводов подключается к сети питания. Из сетевого напряжения 3 AC 400 В ±10 % 50 Гц/60 Гц, 3 AC 415 В ±10 % 50 Гц/60 Гц или 3 AC 480 В +6 % -10 % 50 Гц/60 Гц модули питания вырабатывают постоянное напряжение для промежуточного контура. Дополнительно напряжения питания электроники (±24 В, ±15 В, +5 В и т.д) подаются централизованно через шину устройств на модули приводов и расположенные в структуре системы SINUMERIK 840D или SINUMERIK 810D.

Если модули питания подключаются к одной из отличных от TN сетей или к сети с нечувствительными к постоянному току защитными устройствами FI, то дополнительно необходим трансформатор с раздельными обмотками в группе соединений Yyn0 согласно таблице выбора (см. в Узлах »Сетевые подключения«). Коммутационный дроссель HF необходим и для предподключенных трансформаторов для управляемого модуля питания/обратного питания.

Для сетевых напряжений 3 AC 200 В/220 В/240 В/440 В/500 В/575 В ±10 % 50 Гц/ 60 Гц необходимо дополнительно выбрать соответствующую конструкцию трансформатора для согласования напряжений.

Необходимые компоненты охлаждения, как то внешний вентилятор и/или воздушные направляющие листы для подачи воздуха к модульному радиатору включены в объем поставки для модулей шириной до Ј 200 мм как с внутренним, так и с внешним теплоотводом. Для модулей 300 мм. учитывать соответствующие указания.

Для проводки с экранированными силовыми кабелями, соответствующей требованиям ЭМС, имеются пластины для подключения экрана.

Для выполнения требований UL для сетевых модулей питания необходим модуль ограничения перенапряжения.
