Интеграционные опции для автоматизации коммутаторов среднего напряжения
Протокол передачи данных IEC 61850 для защиты и управления процессами с электрическими коммутаторами, поддерживает обмен данными между системой управления технологическими процессами и IED посредством Manufacturing Messaging Specification (MMS), и высокоскоростными коммуникациями реального времени между IED, посредством Generic Object Oriented Substation Events (GOOSE).

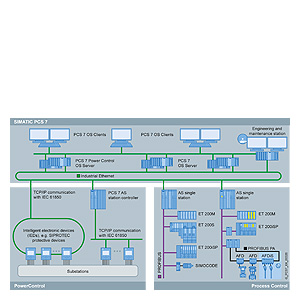

Интеграция IEDs в систему управления технологическим процессом возможна следующим образом:
- напрямую через системную шину
- через контроллер (PCS 7 AS) на системной шине
PCS 7 PowerControl OS Engineering
Программный продукт SIMATIC PCS 7 PowerControl OS Engineering V8.0 расширяет SIMATIC PCS 7 Engineering Station V8.0 с помощью функционала для разработки, специфичного для PowerControl.
Заказные номера для SIMATIC PCS 7 Engineering Software V8.0 (unlimited POs) и других программных компонентов для SIMATIC PCS 7 engineering могут быть найдены в разделе "Инженерная система", глава "ES программное обеспечение".
PCS 7 PowerControl OS Runtime
Для управления и мониторинга PowerControl, Вам требуется программый продукт PCS 7 PowerControl OS Runtime V8.0 один на OS Single Station и на OS server. PCS 7 PowerControl IEC 61850 драйвер уже включен в поставку.
SIMATIC PCS 7 OS Software V8.0 должно быть заказано отдельно. Вы можете найти программное обеспечение SIMATIC PCS 7 OS для OS single station и OS server в разделе "Операторская система", глава "OS программое обеспечение", и SIMATIC PCS 7 OS программное обеспечение для резервированной пары серверов OS (включая RS 232 кабель, 10 м) в разделе "Операторская система", глава "Резервированная OS".
