Базируется на линейной, звездной, древовидной и кольцевой топологиях, многочисленные сетевые конфигурации могут быть выполнены с PROFINET IO для полевых коммуникаций SIMATIC PCS 7 process control system. Станции удаленного ввода-вывода могут быть подсоединены напрямую через интерфейсный модуль IM 153 4 PN High Feature или при помощи коммутаторов SCALANCE X. Имеются различные конфигурационные опции, в зависимости от использования AS одиночных станций или AS резервированных станций. Следующие примеры конфигураций могут быть также применены для коммуникаций систем безопасности PROFINET IO (для дальнейшей информации см. раздел "Интегрированная безопасность для процессов автоматизации ", глава "Введение").
Типовые PROFINET конфигурации с AS Single

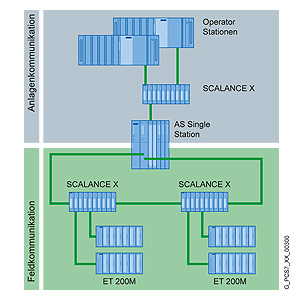

Сеть PROFINET IO станций через коммутаторы SCALANCE X

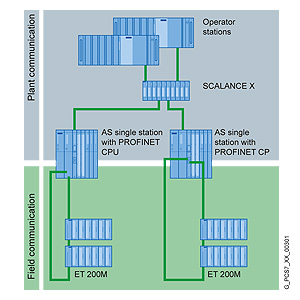

Прямое соединение PROFINET IO станций через интегрированные интерфейсы
Когда используются AS одиночные станции, конфигурации PROFINET IO с кольцевой топологией и резервированием гарантируют более высокую доступность I/O устройств, чем другие конфигурации. Если кольцо было разорвано или возникли проблемы со станцией, менеджер резервирования немедленно активирует альтернативный путь коммуникации, что предотвращает ошибку всего сегмента.
Различные промышленные Ethernet продукты могут использоваться как сетевые компоненты, например, коммутаторы SCALANCE и медиа конвертеры, соединительные элементы FastConnect , электрические и оптические среды передачи данных (заказные данные смотрите в разделе "Коммуникации/Industrial Ethernet" или раздел "PROFINET/Industrial Ethernet" в каталоге IK PI).

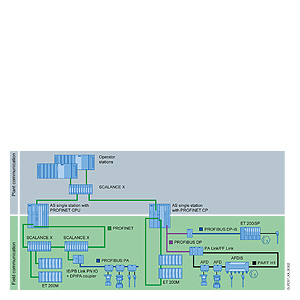

Интеграция Fieldbus через сетевые переходы или fieldbus интерфейсы в системе автоматизации
Шины PROFIBUS DP и PROFIBUS PA могут быть интегрированы через сетевые переходы IE/PB Link PN IO в PROFINET.
Вы можете также интегрировать полевые шины PROFIBUS DP/PA или FOUNDATION Fieldbus H1 в системы автоматизации через PROFIBUS интерфейс (заказные данные смотрите в разделе "Системы автоматизации", глава "Системы автоматизации", раздел "Стандартные системы автоматизации"):
- PROFIBUS DP интерфейс в CPU
- CP 443‑5 коммуникационный модуль
Типовые PROFINET конфигурации с AS резервированной станцией

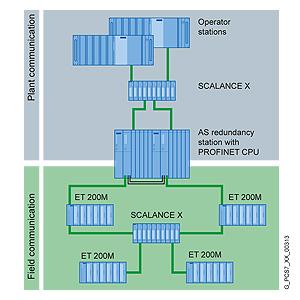

PROFINET IO кольцо с AS резервированными станциями
Максимальная доступность с минимальными ошибками достигается резервированными станциями автоматизации AS Redundancy Stations в соединении с резервированными системами устройств I/O. Система резервирования относится к типу PROFINET IO коммуникации, где каждое устройство I/O устанавливает соединение с каждым из двух CPUs AS резервированных станций через топологию сети. В противоположность односторонним устройствам I/O соединяемым с одним CPU, ошибки CPU в этом случае не приводят к ошибками с подключенными I/O устройствами.
