Process Historian
Сервер Process Historian архивирует переменные процесса, сообщения, и Batch-данные систем управления процессом SIMATIC PCS 7 V8.0. Он конфигурируется в проекте SIMATIC PCS 7, подобно другим станциям системы управления процессом SIMATIC PCS 7 (например, OS-cервер, Batch-cервер, Route Control-cервер, cервер OpenPCS 7 или OS-клиенты).
Переменные процесса и сообщения, обрабатываемые в базе данных Process Historian могут быть визуализированы в ясной и понятной форме на Oдиночных станциях OS и OS-клиентах. Выборка данных поддерживается встроенными функциями фильтрации. Сообщения и переменные процесса могут отображаться в табличной форме, а переменные процесса также и в графическом виде. Таблицы переменных процесса могут быть экспортированы в формат CSV для обработки в других приложениях Windows, например, Microsoft Excel.
Данные, управляемые Process Historian могут быть переданы на коммерчески доступные носители (функции резервного копирования / восстановления). Это требует дополнительных аппаратных средств и программного обеспечения, поддерживаемых операционной системой сервера Process Historian, например, пишущий привод DVD с соответствующим программным обеспечением для записи. Экспорт данных может быть инициирован оператором.
Функции архивирования и визуализации
- Архивация в реальном времени переменных процесса и сообщений от операторских систем SIMATIC PCS 7 V8.0
- Поддержка Одиночных станций OS SIMATIC PCS 7 V8
- Архивация Batch-данных SIMATIC BATCH V8.0
- Поддержка нескольких проектов SIMATIC PCS 7
- Масштабирование в соответствии с используемой базовой аппаратной платформой применительно к производительности и количественной структуре
- Выгрузка всех данных, а также каталогизация на внешних носителях
- Чтение выгруженных данных и каталогизация с внешних носителей
- Визуализация данных на OS-клиентах/ Одиночных станциях OS:
- Конфигурация представлений (окна изображения и маски) включая критерии критерии отбора для отображения данных
- Визуализация сообщений в табличной форме, зависящей от функций фильтр
- Отображение переменных процесса в табличной или графической формах, зависящих от функций фильтра
- Визуализация обзора Batch (возможен выбор подробного лога партии из обзора Batch
Information Server

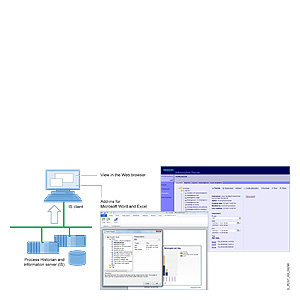

Information Server является системой отчетности для Process Historian. Основываясь на службах Microsoft Reporting, он предлагает веб-доступ тонким клиентам к историческим данным. Надстройки для Microsoft Word и Excel обеспечивают дополнительный доступ к базе данных Process Historian.
Функции отчетности
- Часто используемые шаблоны отчетов для переменных процесса, сообщений и Batch
- Открытая система отчетности для создания любого количества новых шаблонов отчетов
- Хранение сконфигурированных (параметризованных) шаблонов отчетов для быстрого доступа к ним
- Экспорт отчета в общепринятых форматах документов
- Поддержка подписок для циклической генерации отчетов, включая службу электронной почты.
- Создание и хранение основанных на роли инструментальных панелей
- Ролевое управление для пользователей Windows; поддержка как рабочих групп, так и служб Active Directory; пользовательские права могут быть присвоены для определенных проектов
- Генерация отчетов и вставка в виде графики в документы Word Microsoft Office
- Создание отчетов Microsoft Excel для исторических переменных процесса и сообщений, а также хранение шаблонов отчетов Excel на Information Server
- Поддержка подписок для шаблонов отчетов Excel
