В случае децентрализованных преобразователей частоты
SINAMICS G120D речь идет о модульном преобразователе
частоты для стандартных приводов. Каждый
SINAMICS G120D состоит из двух оперативных компонентов
- управляющего модуля и силового модуля.

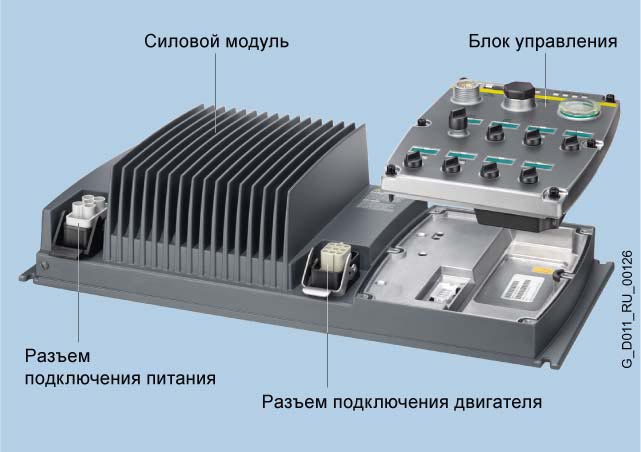

Силовой модуль PM250D с подключением к сети и подключением
двигателя и управляющим модулем CU240D
Силовые модули
Для децентрализованных преобразователей
SINAMICS G120D предлагаются следующие силовые
модули:
Силовые модули PM250D
Силовые модули PM250D (0,75 кВт до 7,5 кВт) имеют
эффективную технологию питания, обеспечивающую
ведомую сетью рекуперацию энергии. Эта инновация
позволяет рекуперировать генераторную энергию обратно
в сеть, обеспечивая тем самым ее экономию.
Управляющие модули
Для децентрализованных преобразователей
SINAMICS G120D предлагаются следующие управляющие
модули:
Управляющие модули CU240D
Управление преобразователем осуществляется через
управляющий модуль. Наряду с управлением доступны и
другие функции, которые через параметрирование могут
быть настроены на соответствующее приложение. Имеется
несколько управляющих модулей в различном исполнении:
- CU240D DP
- CU240D DP-F
- CU240D PN
- CU240D PN-F
- CU240D PN-F PP
Дополнительные системные компоненты
Интеллектуальная панель оператора "ручной терминал IOP"
IOP окажется полезной как новичкам, так и экспертам по
приводам. Благодаря большому текстовому дисплею,
управлению в режиме меню и программам-пощникам
значительно упрощаются ввод в эксплуатацию, диагностика
и локальное управление стандартными приводами.
Карта памяти SINAMICS Micro Memory Card (MMC)
На карту памяти SINAMICS Micro Memory Card (MMC) можно
сохранить параметрирование преобразователя. При
сервисном вмешательстве, к примеру, после замены
преобразователя и загрузки данных с карты памяти,
система сразу же готова к работе. Соответствующий слот
находится сбоку на задней стороне управляющего модуля.
Интерфейсный кабель RS232 для коммуникации с PC
Для управления и ввода в эксплуатацию преобразователя
непосредственно с PC, если на нем установлено
соответствующее ПО (ПО для ввода в эксплуатацию
STARTER от версии 4.1, SP1).
Интерфейсный кабель USB для коммуникации с PC
Для управления и ввода в эксплуатацию преобразователя
непосредственно с PC, если на нем установлено
соответствующее ПО (ПО для ввода в эксплуатацию
STARTER от версии 4.1, SP1).
Соединительный кабель для управляющих модулей
Гибкие соединительные кабели для передачи данных между
участниками в сети промышленного Ethernet или
участниками PROFIBUS, а также для питания управляющего
модуля.
Соединительный кабель для силовых модулей
В качестве принадлежностей могут быть заказаны
комплекты штекеров для питания и отвода двигателя, а
также кабели двигателя с разъемами для соединения с
двигателем.
Комплект запасных частей
В случае необходимой замены, предлагается комплект
запасных частей, состоящий из мелких деталей, как то
уплотнения, крышки, окошко адресного переключателя
PROFIBUS и винты.
Запасной вентилятор
В случае необходимости имеется запасной вентилятор,
представляющий собой предварительно смонтированный
блок с кожухом, вентилятором и винтами.
