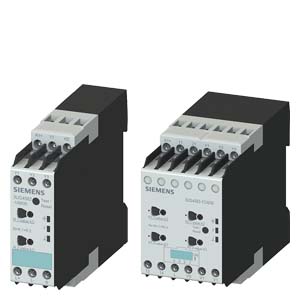

Реле контроля изоляции 3UG45 82 и 3UG45 83 применяются для контроля изоляции в сетях IT или постоянного тока согласно МЭК 61557-8.
Они измеряют сопротивление цепи системный проводник - системное заземление. Если значение упадет ниже предела, выход реле переходит в состояние ошибки.
Для этого в систему передается пульсирующий сигнал. Тестовый сигнал меняет форуму с измениением сопротивления изоляции и емкости потерь. По изменению формы производится предиктивное измерение изменения сопротивления изоляции.
Если предсказанное по форме сигнала сопротивление соответствует вычисленному в следующем цикле измерения и ниже предела, выход активируется или деактивируется, в зависимости от установок. Этот принцип измерения позволяет идентифицировать также и симметричные нарушения изоляции.
Модуль понижения 3UG49 83
Пассивный модуль понижения 3UG49 83 позволяет применять реле 3UG45 83 в сетях IT переменного напряжения 690 В и постоянного 1000 В.
Примечание:
Реле 3UG45 82 заменяет предыдущую модель 3UG30 82.
