Реле контроля температуры SIRIUS 3RS10/3RS11 могут применяться для измерения температуры в твердых, жидких и газообразных средах. Температура измеряется датчиком в среде и обрабатывается реле, которое контролирует превышение верхней или нижней границы рабочего диапазона, а также уставки в пределах заданного диапазона (функция окна).
Кроме предупреждения и срабатывания приборы могут использоваться и как одно-, двух- и трехточечные термоконтроллеры
- 3RS14: для резистивных датчиков
- 3RS15: для термоэлементов
Функция |
Реле |
||
---|---|---|---|
|
3RS14 40 |
3RS14 41 |
3RS15 40 |
Тип датчика |
|||
Количество датчиков |
1 |
3 |
1 |
Резистивный датчик |
x |
-- |
x |
Термоэлемент |
-- |
-- |
x |
Контроль температуры |
|||
Превышение |
x |
x |
x |
Понижение |
x |
x |
x |
Количество настраиваемых пределов |
2 |
2 |
2 |
x поддерживается
-- не поддерживается

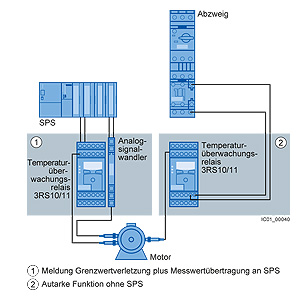

Обычное реле температуры

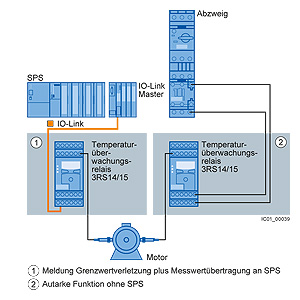

Реле температуры с IO-Link
Примечания:
Устройства с коммуникацией по IO-Link:
- Любой контроллер с поддержкой IO-Link (напр. ET200S с CPU или S7-300 с ET200S9 распределенной периферией)
- IO-Link мастер (IO-Link мастер 4SI IO-Link или модуль интерфейса 4SI SIRIUS , соединяющий приборы SIRIUS IO-Link с контроллером)
Каждое реле требует IO-Link канала.
Схема заказного номера
Разряд заказного No. |
1. - 3. |
4. |
5. |
6. |
7. |
|
8. |
9. |
10. |
11. |
12. |
---|---|---|---|---|---|---|---|---|---|---|---|
Реле контроля t |
3RS |
|
|
|
|
|
|
|
|
|
|
Тип прибора |
|
❒ |
❒ |
|
|
|
|
|
|
|
|
Тип датчика |
|
|
|
❒ |
❒ |
|
|
|
|
|
|
Тип присоединения |
|
|
|
|
|
|
❒ |
|
|
|
|
Кол-во и тип выходов |
|
|
|
|
|
|
|
❒ |
|
|
|
Напряжение питания |
|
|
|
|
|
|
|
|
❒ |
|
|
Диапазон измерения |
|
|
|
|
|
|
|
|
|
❒ |
|
Особые модификации |
|
|
|
|
|
|
|
|
|
|
❒ |
Пример |
3RS |
1 |
4 |
4 |
0 |
– |
1 |
H |
B |
5 |
0 |
Примечание:
Схема заказного номера приведена только для лучшего понимания логики образования номеров
