IPC847C

IPC847C SIMATIC PCS 7 промышленная рабочая станция IPC847C имеет сертификаты UL и CE для использования в жилых, коммерческих и офисных окружениях.

Промышленная рабочая станция размещается в окрашенном металлическом корпусе 19" (4 HUs)исполнения, защищенном от пыли фильтром и избыточным давлением за счет вентиляции. Надежный корпус имеет дизайн для удобного обслуживания и сервиса..

IPC847C SIMATIC PCS 7 промышленная рабочая станция может устанавливаться горизонтально или вертикально. При использовании дополнительного набора ее можно конвертировать в вертикальный блок. Компактные размеры позволяют осуществлять монтаж блока в 19" шкафах управления глубиной 500-мм.

IPC847C SIMATIC PCS 7 промышленные рабочии станции предназначены для непрерывной 24-часовой работы при температуре окружающей среды от 5 до 50 °C. Даже в максимальной конфигурации они обеспечивают высокую производительность вплоть до 50 °C. Переносит ударные нагрузки до 5g и вибрационные до 0.5 g во время работы.

Дополнительные основные характеристики

Высокая производительность на современных процессорах и графических чипсетах

  • Материнская плата построена на Intel QM57 Express чипсете
  • Расширение оперативной памяти до 8 GB DDR3-1066 SDRAM, с или без ECC (предпочтительна 2-х канальная конфигурация для лучшей производительности)
    Замечание:
    При 8 GB видимая часть памяти  может составлять до 7.5 GB или меньше в 64-bit операционных системах.
  • Производительный и энергоэффективный процессор Intel Core i7 processors с технологией  turbo-boost, hyper-threading и virtualization
  • Высокая производительность интегрированного графического чипсета и памяти
  • Встроенная графика на PCI-Express шине с Intel GMA HD графическим контроллером; DVI-I интерфейс на задней панели; аналоговый мониторный интерфейс через DVI-I/VGA адаптер
  • Опциональное графическое расширение с помощью мультимониторной карты с подключением до 4 мониторов
  • Высокая скорость передачи даныхх, особенно для аппаратного RAID контроллера и 3 SAS жестких дисков в RAID 5 массиве

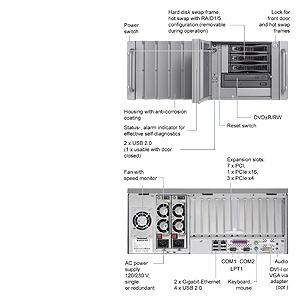

Опции расширения и интерфейсы

  • 2 x 10/100/1000 Mbit/s Ethernet RJ45 порта и звук (Line Out, Micro In)интегрированы на материнскую плату
  • Слоты PCI/PCI Express для модулей расширения
    (все для модулей до 312 mm в длину)
    • 7 x PCI
    • 3 x PCIe x4
    • 1 x PCIe x16
  • 7 USB 2.0 портов
    • 4 на задней панели
    • 2 на фронтальной панели (1 может использоваться при закрытой крышке)
    • 1 внутренний, например, для использования с ключом аппаратной защиты
  • Дополнительные интерфейсы на задней панели:
    • 2 x COM (COM1, COM2)
    • 2 x PS/2 для мыши и клавиатуры
    • 1 x LPT1
  • 8 отсеков для устройств (занятых в соответствии с конфигурацией):
    • 3 x низкопрофильных отсека для 3.5" жестких дисков (фронтальные)
    • 1 5.25" отсек для оптического привода (фронтальный)
    • 4 3.5" отсека (2 фронтальных 2 внутренних)

Высокий коэффициент готовности и безопасности

  • Высококачественные компоненты с высокими показателями MTBF
  • Безопасность сохранности данных за счет использования массива RAID 1 с зеркалированием данных на 2 жестки диска ( с горячей заменой)
    • Программный RAID контроллер (встроенный) на 2 SATA диска
    • Аппаратный RAID контроллер на 2 высокоскоростных SAS  диска (возможны варианты)
  • Cверхнадежное хранение данных и высокая пропускная способность RAID 5 массива (striping with striping ) с 3 SAS жесткими дисками в конструктиве для горячей замены во время работы (возможны варианты)
  • Жесткий диск может быть быстро идентифицирован в случае сбоя  (посредством аварийного HDD Alarm LED в RAID  массиве) и заменен
  • Резервированный блок питания 110/230 V AC с функцией горячей замены (возможны варианты)
  • Эффективная самодиагностика с LED индикацией на фронтальной панели о состоянии питания, активности Ethernet , активности жесткого диска, сторожевой таймер (сигнал готовност/сбоя), состояние вентиляторов и температуры, а также аварийные сообщения о состоянии жестких дисков в составе RAID массива (посредством SIMATIC IPC DiagMonitor)
  • Запираемая фронтальная крышка предотвращает:
    • несанкционированный доступ к устройствам, съемным носителям, USB интерфейсу, кнопкам (reset, power), фронтальному вентилятору и фильтру
    • несанкционированное вскрытие системного блока

Интеграция системной диагностики в SIMATIC PCS 7

  • Возможна интеграция диагностики выполнения программ, состояния вентиляторов, температуры, жестких дисков и ошибок системы в системную диагностику SIMATIC PCS 7 Maintenance Station посредством  ПО SIMATIC IPC DiagMonitor

Практичный и удобный для обслуживания конструктив для промышленного использования

  • Высокий коэффициен EMC
  • Степень защиты фронтальная панель: IP41 (с закрытой крышкой), задняя панель: IP20
  • Пылезащита за счет фильтра и избыточного давления, создаваемого вентилятором
  • Замена фронтального вентилятора и фильтра без инструмента
  • Специальные держатели для жестких дисков и слотовых модулей, гасящие ударные и вибрационные нагрузки
  • Замена компонентов с помощью одного инструмента (Torx 10)
  • Быстрая замена жестких дисков в специальных отсеках горячего резервирования (опция)
  • Установка в шкаф на телескопические направляющие

Защита инвестиций

  • протестирован в среде SIMATIC PCS 7
  • выпуск в течение 3 лет, ЗИП/сервис в течение 5 лет
  • поддержка прежних интерфейсов (PS/2, COM, LPT)
  • сертификация для продажи на мировом рынке(cULus)
  • совместимость с другими типами станций
  • всемирный сервис и поддержка
Восстановительные DVD

Операционная система и SIMATIC PCS 7 ПО уже предварительно инсталлированы в SIMATIC PCS 7 промышленную рабочую станцию. Прилагаемые к поставке DVD диски позволяют быстрое восстановление поставленной конфигурации или установку новой конфигурации для различных типов приложений. В таблице ниже приведен список дисков восстановления и предустановленное ПО для различных конфигураций.

SIMATIC PCS 7 V8.0
Industrial Workstation

Поставляемые DVDs

Предустановленное ПО

Одиночная станция

SIMATIC PCS 7
ES/OS IPC847C W7 (IE or BCE)

Restore DVD 1: Windows 7 Ultimate 64-bit операционная система с оптимизированными опциями для работы SIMATIC PCS 7

--

Restore DVD 2: Windows 7 Ultimate 64-bit операционная система c пакетом ПО для работы в качестве  ES/OS одиночной станции

X

Сервер

SIMATIC PCS 7
OS Server IPC847D BCE SRV08

Restore DVD 1: Windows Server 2008 R2 64-bit операционная система с оптимизированными опциями для работы SIMATIC PCS 7

--

Restore DVD 2: Windows Server 2008 R2 64-bit операционная система c пакетом ПО для работы в качестве OS сервера

X

SIMATIC PCS 7
OS Server IPC847C IE SRV08

Restore DVD 1: Windows Server 2008 R2 64-bit операционная система с оптимизированными опциями для работы SIMATIC PCS 7

--

Restore DVD 2: Windows Server 2008 R2 64-bit операционная система c пакетом ПО для работы в качестве OS сервера

X


Индивидуальные конфигурации SIMATIC PCS 7 промышленных станций

Путем выбора предопределенных компонентов возможна индивидуальная конфигурация SIMATIC PCS 7 промышленных рабочих станций и создание соответствующего заказного номера. Таблица выбора  доступна в секции "Компоненты выбора и заказные данные" (бумажный каталог) . В таблице ниже также существует возможность заказать SIMATIC PCS 7 промышленную рабочую  станцию как ЗИП.

Конфигуратор IPC847C PCS 7 промышленной рабочей станции в Industry Mall (http://www.siemens.com/industrymall) позволяет интерактивно составлять конфигурацию и формировать соответствующий заказной номер для SIMATIC PCS 7 одиночных станций, серверов - как для систем так и для ЗИП.

Индивидуально сконфигурированные SIMATIC PCS 7 станции будут поставлены в очередь на производство, что соответственно может увеличивать сроки поставки на 15 рабочих дней.
