Основной дизайн
- Металлический 19" корпус (4 HU) для обеспечения электромагнитной совместимости и высокой стойкости к механическим воздействиям; с окрашенной фронтальной панелью, подготовленный для установки на телескопические направляющие
- Готов для установки на телескопические рельсы
- Возможна горизонтальная и вертикальная установка, может быть использован как промышленный "tower" PC с использованием дополнительного аксессуара
- Запираемая дверца на фронтальной панели для предотвращения доступа к приводам, элементам управления (Reset, Power), USB интерфейсу, вентилятору и воздушному фильтру
- Держатель плат для надежной работы модулей PC в случае вибрации и ударных воздействий
- Крышка корпуса может быть открыта с помощью одной отвертки и компонеты PC (например PC карты или HDD) могут быть легко заменены
- Замена вентилятора и фильтра может быть осуществлена без инструментов
- Защита от пыли посредством создания повышенного давления внутри корпуса с помощью вентилятора с фильтром от пыли
- 6 мест для монтажа приводов
- На передней панели: 1 x 3.5"; 3 x 5.25" or 1 x 3.5"; 1 x 5.25"; 3 x HDD swap frames (low profile)
- Внутри: 2 x 3.5"
- Встроенная графика, Intel HD 2000 интегрированная в процессор, разрешение до 2560 x 1600 пикселей, 60 Гц, 32-битная цветовая палитра
- Интерфейсы:
- 2 x Intel LAN 10/100/1000 Mbit/s (RJ45, teaming-capable)
- 11 x USB 2.0: 8 x сзади, 2 x спереди, 1 x внутренний, например для защиты от внешнего доступа
- 1 x DisplayPort, 1 x DVI-I , 1 x COM1, 2 x PS/2
- Audio: Line In/Out, Mic
- 7 свободных слотов расширения (all long):
- 4 x PCI
- 1 x PCI-Express x16
- 1 x PCI-Express x16 (4 lanes)
- 1 x PCI-Express x8 (1 lane)
- Блок питания:
- AC (100 ... 240 В, 50 ... 60 Гц)
Варианты дизайна
- Процессоры:
- Intel Core i7- 2600 (4C/8T, 3.40 GHz, 8 MB Last Level Cache, Turbo Boost 2.0, EM64T, VT-x/-d, iAMT 7.0)
- Intel Core i5-2400 (4C/4T, 3.10 GHz, 6 MB Last Level Cache, Turbo Boost 2.0, EM64T, VT-x/-d, iAMT 7.0)
- Intel Pentium Dual Core G850 (2C/2T, 2.90 GHz, 3 MB Last Level Cache, EM64T, VT)
- Память расширяемая от 1 Гб до 32 Гб, DDR3 1333 SDRAM (конфигурируемая как dual channel для максимальной производительности начиная с 2 Гб и выше)
- Доступные конфигурации памяти: 1 Гб, 2 Гб, 4 Гб, 8 Гб 2), 16 Гб 2)
- Графическое расширение:
- Графическая плата PCI-Express x16 (Dual Head: 2 x VGA или 2 x DVI-D), 512 MB, разрешение до 2048 x 1536 пикселей, 85 Гц, 32-битная графика
- Кабель с адаптером (DVI-I в VGA) для встроенного интерфейса графики (1 x VGA) для подключения аналогового монитора
- Привода:
- Serial ATA 3.5" жесткий диск с поддержкой технологии NCQ
- Твердотельный диск Solid-State Drive (SSD) SATA 2.5" с технологией SLC
- Внутренний монтаж:
1 x 500 Гб
1 x 1 Tб
RAID1, 1 Tб (2 x 1 Tб, mirror disks), встроенный контроллер RAID
1 x 50 GB SSD (SLC) - Монтаж на передней панели в снимаемом каркасе (горячая замена в конфигурации RAID 1):
1 x 500 Гб
2 x 500 Гб
RAID1, 1 Tб (2 x 1 TБ, mirror disks), встроенный контроллер RAID
RAID 5, 2 Tб (3 x 1 TB, striping with parity), встроенный контроллер RAID - 1 x 50 Гб SSD (SLC)
- RAID1, 1 Tб (2 x 1 Tб, mirror disks), встроенный контроллер RAID
- 1 x 50 Гб SSD (SLC)
- Оптические привода: DVD-ROM or DVD±R/RW
- Интерфейсы:
- 1 x COM2 и 1 x LPT сзади
- Блок питания:
- 100 ... 240 В AC, 50 ... 60 Гц резервированный
- Кабели питания в зависимости от страны использования
- Инсталлированные и активированные операционные системы
- Windows XP Professional Multi-Language (32-bit)
- Windows 7 Ultimate Multi-Language (32/64-bit)
- Windows Server 2008 Standard Edition incl. 5 Clients Multi-Language (32-bit)
- Windows Server 2008 R2 Standard Edition incl. 5 Clients Multi-Language (64-bit)
1) Дальнейшая информация может быть найдена в разделе "Expansion components".
2) Может быть использована на 64-битных операционных системах

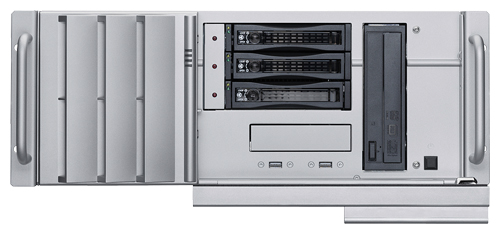

Вид спереди на SIMATIC Rack IPC547D, с открытой передней дверцей

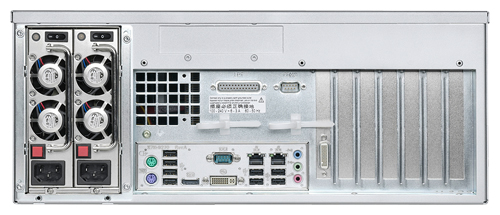

Вид сзади на SIMATIC IPC547D

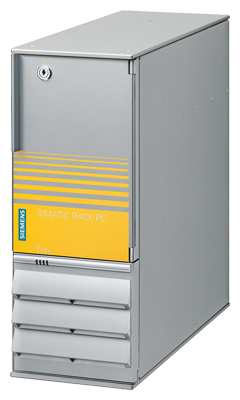

Tower Kit может быть заказан как аксессуар для преобразования в промышленный tower PC.
Смотри "Ordering data for accessories"
