Базовый дизайн
- Полностьб металлический корпус, устойчивый к вибрации и ударным нагрузкам, а также к электромагнитным наводкам
- ВСтроенный графический контроллер, DVI (цифоровой)
- DVI-D разрешение: до 1920 x 1200 пикселей
- Внешний оптический диск может быть подключен по интерфейсу USB, в состав поставки не входит
- Интерфейсы (доступные с одной стороны):
- 2 интерфейса LAN 10/100/1000 Мбит/с Ethernet (RJ45)
- 4 высокоскоростных порта USB V2.0
- 1 порт COM1 (RS232)
- Полевая сеть
- интерфейс PROFINET Realtime по стандартному Ethernet
- Изолированный блок питания: 24 В DC (от 20.4 до 28.8 В)
Варианты дизайна
- Конфигурации процессор / оперативная память:
- Intel Atom E660 1.3 ГГц, 2 ГБ RAM
- Intel Atom E640 1.0 ГГц, 1 ГБ RAM
- Intel Atom E620 600 МГц, 512 МБ RAM
- Энергонезависимая память
- 512 КБ энергонезависимой памяти (MRAM), из которой 128 KБ могут использоваться для сохранения данных во время внезаного отключения питания (опция)
- Версии корпуса для расширения интерфейсов:
- COM2-4
- 4 дискретных входа/выхода каждый, 24 В
- 1 слот PCIe (x1)
- Привода:
- привод CompactFlash (доступный для замены снаружи): 2 ГБ, 4 ГБ или 8 ГБ
- твердотельный диск SSD 50 ГБ, промышленная альтернатива жесткому диску (SLC technology)
- жесткий диск 250 MБ Serial ATA, 2.5"
- Установленные операционные системы:
- Windows XP Embedded Standard 2009
- Windows XP Professional Multi-Language
- Windows Embedded Standard 7 / Windows 7 будут доступны вскоре

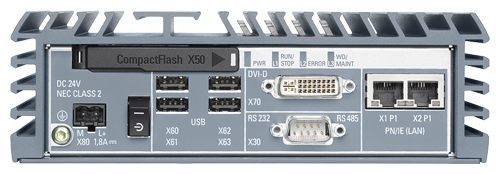

SIMATIC IPC227D (задняя сторона), базовый дизайн
SIMATIC IPC227D (задняя сторона), вариант с дополнительными COM портами
SIMATIC IPC227D (задняя сторона), вариант с IO

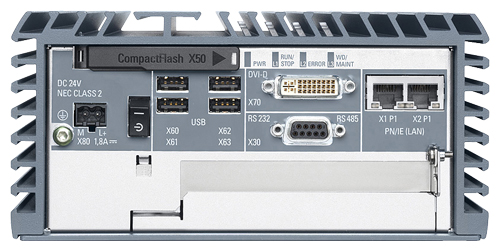

SIMATIC IPC227D (задняя сторона), вариант со слотом PCIe
SIMATIC IPC227D bundles: HMI, RTX, RTX F и HMI/RTX
Готовые решения с функциями HMI, RTX, RTX F и HMI/RTX (программные пакеты установлены и сконфигурированы) для задач визуализации и управления на основе пакетов WinCC RT Advanced и WinAC RTX 2010 /F
- Быстрое начальное решение для задач Embedded Automation
- HMI: пакет SIMATIC WinCC RT Advanced установлен и готов к работе
- RTX: пакет SIMATIC WinAC RTX 2010 установлен и готов к работе
- RTX F: пакет SIMATIC WinAC RTX 2010 F установлен и готов к работе
- HMI/RTX (F): пакеты SIMATIC WinCC RT Advanced и SIMATIC WinAC RTX 2010(F) установлены и готовы к работе
- PROFINET (RT) сконфигурирован для работы в среде SIMATIC
- Конфигурирование и программирование в SIMATIC WinCC Engineering System и SIMATIC STEP 7 по Industrial Ethernet
- Гибкость среды автоматизации на основе PC
- Открытость для дополнительных приложений PC
- Подключение USB устройств
- Использование WinAC ODK с SIMATIC WinAC RTX
- Сохранение данных WinAC RTX без использования источника бесперебойного питания (UPS)
Компоненты расширения
SIMATIC IPC DiagMonitor
- программные пакеты PC для диагностики/вывода сообщений о проблемах PC
- Подробное наблюдение за температурой, сторожевой таймер
- Подсчет времени работы оборудования для превентивного обслуживания
- Встроенные функции ведения журнала событий, помощь на (English/German)
- Возможен мониторинг по SNMP и OPC интерфейсам
SIMATIC IPC Image & Partition Creator
- Программный пакет для превентивного копирования содержимого носителей информации (CF карт, HDD, SSD)
- Высокоскоростное восстановление системы и данных раздела с побитовой точностью; пользовательское программное обеспечение также копируется
- Программный пакет для перенастройки размеров разделов дисков
SIMATIC IPC Service USB FlashDrive
- Мобильное устройство для сохранения/восстановления данных
- Установленный пакет Image & Partition Creator V3.1
- Ультракомпактность и промышленное исполнение
