Через два изолированных интерфейса RS232/ RS485 модуль TIM 4V-IE DNP3 может быть подключен к двум WAN через различные типы коммуникационных приборов:
- Модемы выделенных линий для поддержки соединений "точка к точке", "точка - несколько точек" или работы в линейной сетевой структуре.
- Конверторы RS 485 для подключения к оптическим линиям связи.
- Приборы беспроводной связи различных производителей.
Через интерфейс RJ45 модуль TM 4V-IE DNP3 может подключаться к Ethernet, а также различным видам IP сетей (LAN, IWLAN, DSL, GPRS и т.д.).
Примеры конфигураций

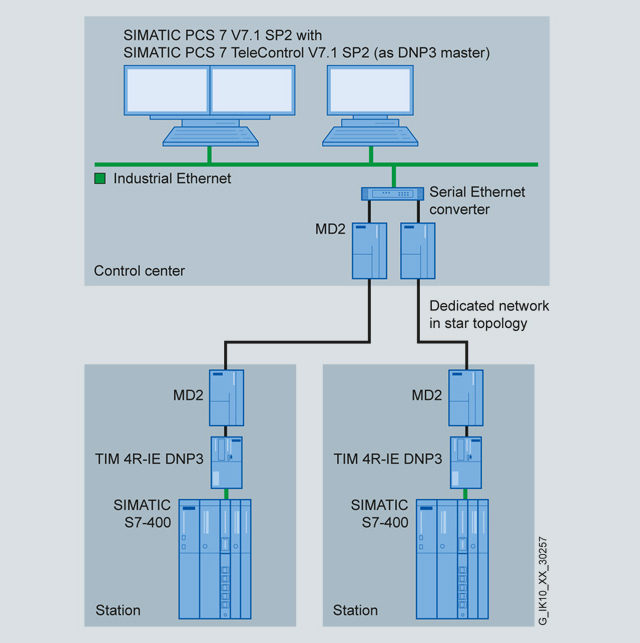

Использование в станции с обменом данными через выделенную линию
Подключение к ведущей станции выполнено через модем MD2, который поддерживает обмен данными через выделенную линию.

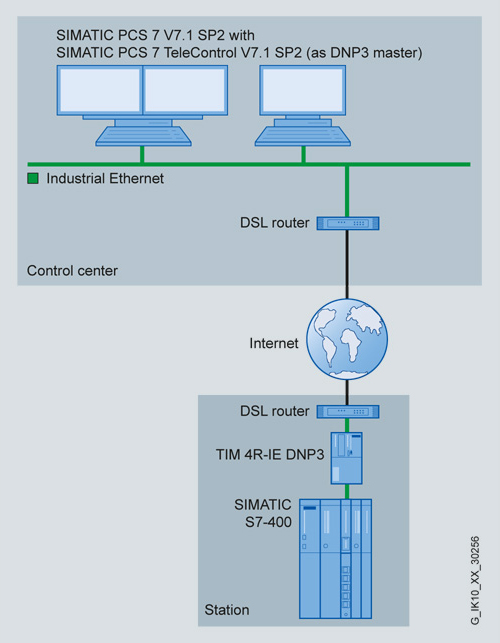

Использование в станции с обменом данными через Интернет
Подключение станции выполнено через Интернет соединение. В этом случае DSL маршрутизаторы должны использоваться и со стороны станции, и со стороны центра управления – предпочтительно в сочетании с модулями SCALANCE S в случае установки защищенных соединений с использованием VPN туннелей.
Использование в станции с обменом данными через GSM с поддержкой сервисов GPRS
Станция подключается через GSM с поддержкой сервисов GPRS. При использовании на станции GPRS маршрутизатора MD741-1 и модуля SCALANCE S в центре управления появляется возможность установки VPN соединений между центром управления и GPRS станциями.
Использование в станции с резервированными каналами связи
Модуль TIM 4R-IE DNP3 обеспечивает возможность использования резервированных каналов связи. При повреждении основного канала связи (например, Интернет соединения) производится переключение на резервный канал (например, на WAN).
