Модуль развязки данных AS-интерфейса разработан для сетей с напряжением питания 30 В или 24 В (AS интерфейс Power 24V).
Работа сети AS с модулем развязки данных и стандартным павер паком на 30 В DC возможна безо всяких ограничений. Все заявленные характеристики и свойства AS-интерфейса доступны во всех применениях.
AS-интерфейс Power24V использует павер пэк DC 24 V и модуль развязки данных и применяется в:
- Компактные машины с использованием модулей входов и выходов AS-интерфейса
- Применения где шкаф управления имеет AS уоединения с устройствами линейки SIRIUS Innovation (контакторы или компактные пускатели, например контакторы 3RT2 с функциональными модулями 3RA27 или компактные пускатели 3RA6 с модулями AS-интерфейса 3RA69).
Структура сети AS-интерфейса Power24V с модулем развязки данных S22.5
Структура сети AS-i Power24V с модулем развязки данныхt S22.5, одиночная сеть

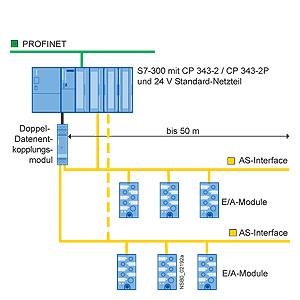

Структура сети AS-i Power24V с модулем развязки данных S22.5, многоуровневая сеть
