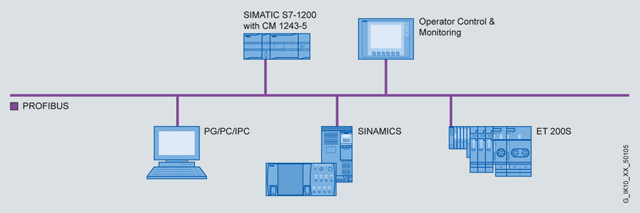

CM 1243-5 обеспечивает поддержку коммуникационных служб ведущего устройства сети PROFIBUS DP:
- Ведущее устройство PROFIBUS DP по IEC 61158.
- PG/OP функции связи.
- S7 функции связи.
Ведущее устройство PROFIBUS DP
CM 1243-5 работает в режиме ведущего устройства DP-V1 по IEC 61158, выполняет комплексную обработку сетевого обмена данными, разгружает центральный процессор от обслуживания коммуникационных задач.
Содержимое области отображения процесса передается между коммуникационным модулем и центральным процессором. К одному модулю CM 1243-5 может подключаться до 16 ведомых устройств PROFIBUS DP.
PG/OP функции связи
S7-1200 с модулем CM 1243-5 позволяет выполнять дистанционное программирование контроллера через PROFIBUS.
S7 функции связи
Поддержка коммуникационного обмена данными с другими системами на основе S7 функций связи (Put/Get):
- с другими программируемыми контроллерами SIMATIC S7;
- с приборами человеко-машинного интерфейса HMI;
- с компьютерами, ноутбуками и программаторами, оснащенными интерфейсом PROFIBUS.
Диагностика
STEP 7 обеспечивает поддержку широкого набора диагностических функций, позволяющих
- Считывать оперативные состояния коммуникационного модуля.
- Решать общие диагностические задачи.
- Выполнять диагностику соединений.
- Просматривать содержимое буфера диагностических сообщений.
Для конфигурирования CP 1243-5 необходим STEP 7 Basic V11 или выше.
