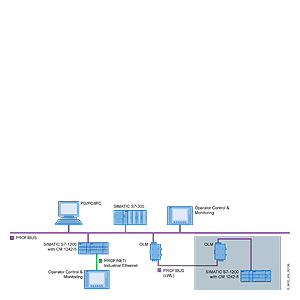

CM 1242-5 обеспечивает поддержку коммуникационных служб ведомого устройства сети PROFIBUS DP.
Ведомое устройство PROFIBUS DP
CM 1242-5 работает в режиме ведомого устройства DPV1 по IEC 61158, выполняет автономную обработку задач по обмену данными с ведущим устройством, разгружает центральный процессор от выполнения коммуникационных задач.
Содержимое области отображения системы распределенного ввода-вывода передается между коммуникационным модулем и центральным процессором.
Диагностика
STEP 7 обеспечивает поддержку широкого набора диагностических функций, позволяющих
- Считывать оперативные состояния коммуникационного модуля.
- Решать общие диагностические задачи.
- Выполнять диагностику соединений.
- Просматривать содержимое буфера диагностических сообщений.
Для конфигурирования CP 1242-5 необходим STEP 7 Basic V11 или выше.
