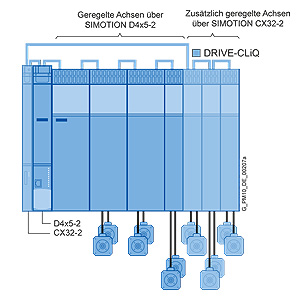

Пример: Группа из 12 осей с контроллером SIMOTION D4x5-2 и модулем расширения SIMOTION CX32-2
Модуль расширения подключается к контроллеру через DRIVE-CLiQ интерфейс.
Таким образом, используя данное решение можно получить очень компактное решение с 12 серво осями.
Если требуется, то можно подключить до 5 модулей расширения SIMOTION CX32-2 к одному контроллеру SIMOTION D445-2 DP/PN или SIMOTION D455-2 DP/PN.
В принципе максимальное количество модулей расширения, которое может быть подключено, равно 6. В этом случае все привода должны подключаться напрямую к модулям расширения, а не к контроллеру. Такое решение удобно и оправдано при создании модульных много осевых машин.
При этом дополнительные привода могут быть подключены через стандартные модули управления приводом SINAMICS S110/S120 с интерфейсом PROFIBUS или PROFINET.
Примечание
Модуль расширения второго поколения SIMOTION CX32-2 может работать только с контроллерами Simotion второго поколения SIMOTION D4x5-2. Работа данного модуля с контроллерами первого поколения SIMOTION D4x5.
Модуль расширения SIMOTION CX32 может быть использован с контроллерами SIMOTION D435 и D445-1 (заказной № 6SL3040-0NA00-0AA0).
