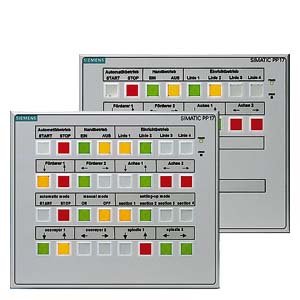

6AV3 688-3CD13-0AX0

6AV3 688-3ED13-0AX0

Элементы управления

• Элементы контроля

Мембранная клавиатура

Мембранная клавиатура

• Тип управления

Клавиши

Клавиши

• Количество встроенных программируемых клавиш

16

32

• Мембранная клавиатура

Есть

Есть

• Сенсорный экран

Нет

Нет

• Цифровой/буквенный  ввод

Нет / Нет

Нет / Нет

• Количество клавиш

16 горячих клавиш

32 горячих клавиш

Тип выхода

• Режимы свечения светодиодов

Красный, желтый, зеленый

Красный, желтый, зеленый

• Количество режимов работы каждого светодиода

3

3

• Количество светодиодов

16

32

Цыфровые входы

• Напряжение

24 V

24 V

• Количество дискретных входов

16

16

Типичное время работы

• Количество циклов переключения клавиш

1500000

1500000

Цифровые выходы

• Общая мощность

12 Вт

12 Вт

• Количество дискретных выходов

16

16

• в одной группе

4

4

• Общий ток на группу, макс.

500 mA

500 mA

• Защита от короткого замыкания

Электронная

Электронная

• Светодиоды (период ON)

100

100

Функции

• Функции кнопок или ключей

Есть

Есть

• Встроенная частота мерцания светодиодов

0.5 Гц

0.5 Гц

• Импульсный вывод сигналов

0.5 Гц до 2 Гц

0.5 Гц до 2 Гц

• Проверка клавиш и светодиодов

Есть

Есть

• Формирование импульсов от клавиш

1.000 мс

1.000 мс

• Вход разрешения работы

Есть

Есть

• Места для установки стандартных 22.5 мм компонентов (ламп, кнопок и т.д.)

12

0

Интерфейсы (в подготовке)

• Порты

1 x RS485, до 12 Mbit/s

1 x RS485, до 12 Mbit/s

Напряжение питания

• Номинальное значение

24 В

24 В

• Допустимый дапазон изменений

+18 до +30 В

+18 до +30 В

• Номинальное зачение

0.2 A

0.4 A

• Мощность

58 Вт

58 Вт

Степень защиты

Степень защиты

• Фронтальная панель

IP65

IP65

• Остальная часть корпуса

IP20

IP20

Сертификаты и одобрения

• Сертификаты

CE, FM Класс I Div. 2, UL, CSA

CE, FM Класс I Div. 2, UL, CSA

Габариты

• Фронтальная панель Ш x В (мм)

240 x 204

240 x 204

• Установочные размеры Ш x В x Г (мм)

226 x 190 x 62

226 x 190 x 62

• Вес

1.2 кг

1.5 кг

• Тип корпуса (спереди)

В основном алюминий

В основном алюминий

• Тип монтажа

Фиксаторы напряжения

Фиксаторы напряжения

Внешние условия

• Относительная влажность

До 95% без конденсата

До 95% без конденсата

• Позиция установки

Вертикальная

Вертикальная

• Максимальный угол наклона корпуса в рабочем положении

35°

35°

Диапазон температур

• Рабочий (вертикальная установка)

0 °C до +55 °C

0 °C до +55 °C

• Рабочий (максимальный наклон)

0 °C до +55 °C

0 °C до +55 °C

• Хранения и транспортировки

-20 °C до +70 °C

-20 °C до +70 °C

Другое

• Free hotline

Есть

Есть

• Срок гарантии (лет)

1 год

1 год

Функциональность (с ProTool)

Протоколы

• Интерфейсы к ПЛК (может быть только как опция)

S5, S7-200, S7-300/400Win AC, SINUMERIK, SIMOTION и другие драйвера не Siemens

S5, S7-200, S7-300/400Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF485), OMRON (LINK/Multilink) и другие драйвера не Siemens
