Схемы подключения внешних цепей

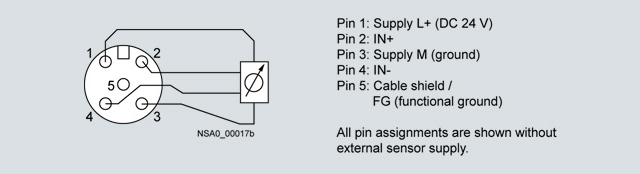

3RK1 207–1BQ40–0AA3

4-проводное подключение датчика силы тока

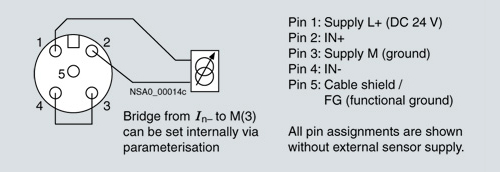

3RK1 207–1BQ40–0AA3

2-проводное подключение датчика силы тока

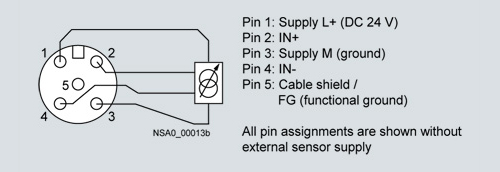

3RK1 207–2BQ40–0AA3

4-проводное подключение датчика напряжения

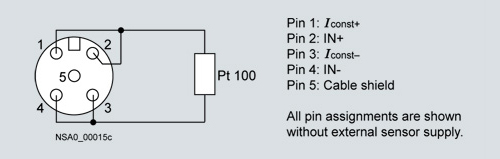

3RK1 207–3BQ40–0AA3

4-проводное подключение датчика Pt100

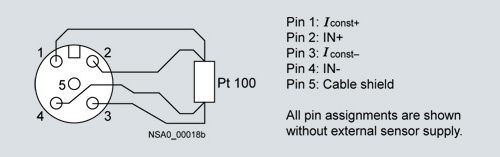

3RK1 207–3BQ40–0AA3

4-проводное подключение датчика Pt100



3RK1 207–3BQ40–0AA3

3-проводное подключение датчика Pt100





3RK1 107–1BQ40–0AA3

Выход силы тока

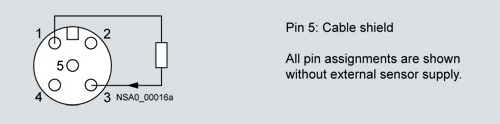

3RK1 107–2BQ40–0AA3

Выход напряжения
